Máquinas CNC rotativas automáticas GILDEMEISTER TWIN 65

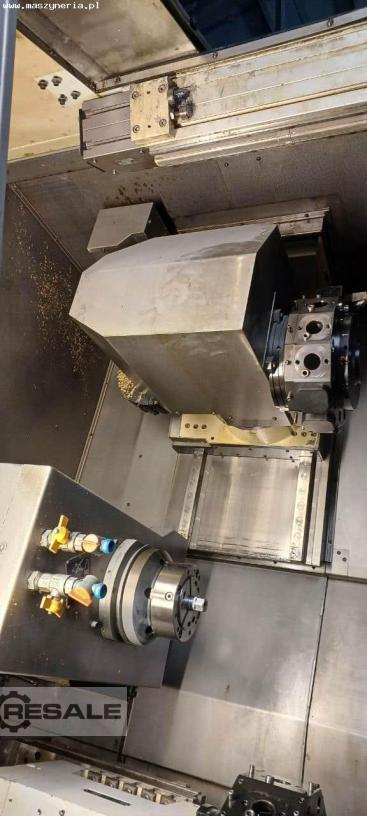

O torno automático CNC GILDEMEISTER TWIN 65 foi construído em 2005 na Alemanha pela GILDEMEISTER Drehmaschinen GmbH. A máquina é usada para usinagem precisa e multieixos de peças de trabalho com geometrias complexas. Para aumentar a eficiência geral da produção, uma combinação de dois eixos e duas torres de 12 posições com excelentes especificações técnicas são usadas dentro da grande área de trabalho. Ambos os eixos apresentam um eixo C com uma alta precisão de indexação de ± 0,002 mm, o que facilita operações de usinagem complexas que exigem o posicionamento preciso da peça. Tudo isto é complementado por um controlo CNC SIEMENS inteligente com uma interface intuitiva. O centro de torneamento CNC GILDEMEISTER pesa 10000 kg.

Especificações técnicas do torno CNC GILDEMEISTER TWIN 65
Dados gerais
- número de eixos: 8 (X1, X2, X3, Y1, B, Z1, Z2, Z3)
- alimentação no eixo X1/X2/X3: 300/180/175 mm
- alimentação no eixo Y1/B: ± 40/600 mm
- alimentação no eixo Z1/Z2/Z3: 650/650/670 mm
- travessia rápida no eixo X1/X2/X3: 30/30/15 m/min
- travessia rápida no eixo Y1: 15 m/min
- passagem rápida no eixo Z1,Z2,Z3: 30 m/min
- binário no eixo X1/X2/X3: 6/6/10,5 Nm
- binário no eixo Y1: 6 Nm
- binário no eixo Z1,Z2,Z3: 10,5 Nm
- número de torres de ferramentas: 2
- número de fusos: 2
- distância entre eixos: 900 mm
- nível de ruído: 77 dB
- potência de conexão: 75 kVA
- alimentação: 400 V; 50 Hz
- dimensões, incluindo transportador de cavacos (L x W x H): 5032 x 3048 x 2445 mm
- peso da máquina GILDEMEISTER TWIN 65: 10000 kg

Eixo principal
- velocidade máxima de rotação: 5000 rpm
- Diâmetro máximo da barra: 62 mm
- diâmetro do suporte: 175 mm
- potência de acionamento: 25 kW
- binário máximo: 270 Nm
- Eixo C
- Precisão de indexação do eixo C: ± 0,002 mm
- Velocidade do eixo C: 2000 rpm

Sub-eixo
- velocidade máxima de rotação: 5000 rpm
- diâmetro máximo da barra: 65 mm
- diâmetro do suporte: 200 mm
- binário máximo: 230 Nm
- Eixo C
- Precisão de indexação do eixo C: ± 0,002 mm
- Velocidade do eixo C: 2000 rpm

Cabeças de ferramentas
- Capacidade (torre superior/torre inferior): 12/12
- diâmetro do porta-ferramentas de acordo com a norma DIN 69880: 30/40 mm
- Velocidade máxima de rotação: 4000 rpm
- potência de acionamento (40/100% ED): 11,7/8,4 kW
- binário máximo (40/100% ED): 28/20 Nm

Equipamento do torno GILDEMEISTER
- Controlador CNC: SIEMENS SINUMERIK 840D
- Eixo Y
- sub-eixo

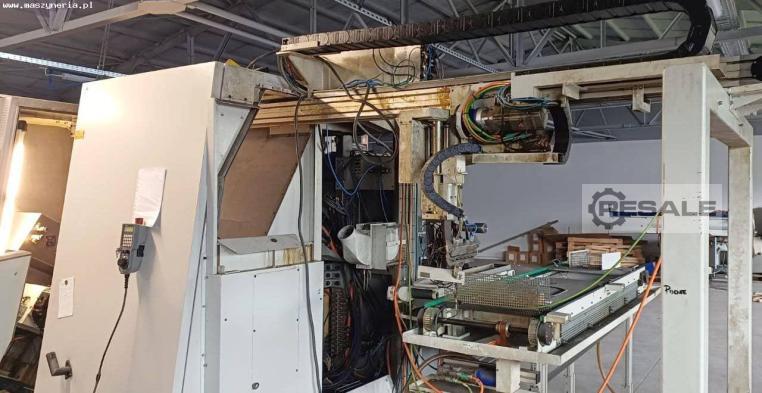

- alimentador de barras
- transportador de cavacos
