Unidades produtora de energia total CAT CHP 2xG3516C Gas Generator

Rated capacity: 2400 KW Output voltage: 400 V Central Elétrica de CHP com 2 geradores a gás CAT de 1,2 MW / 50Hz – 2013

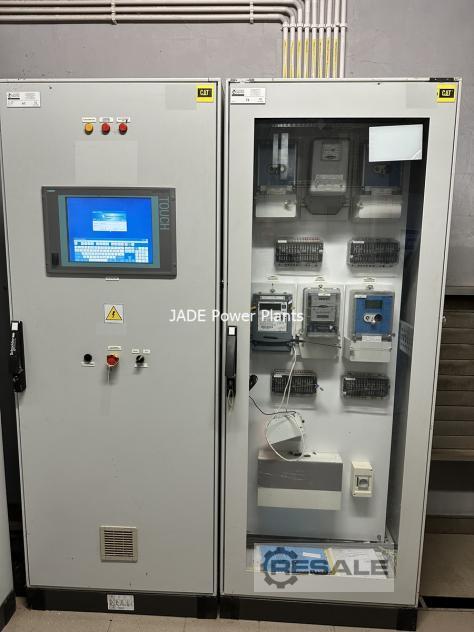

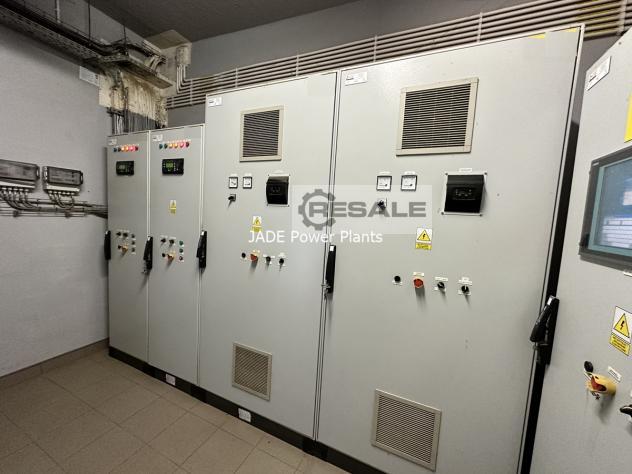

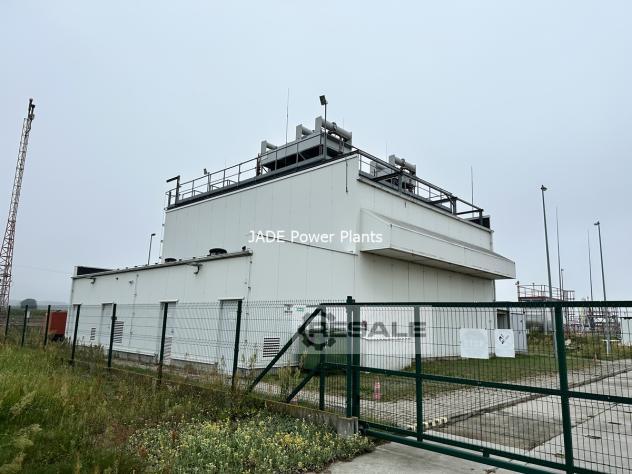

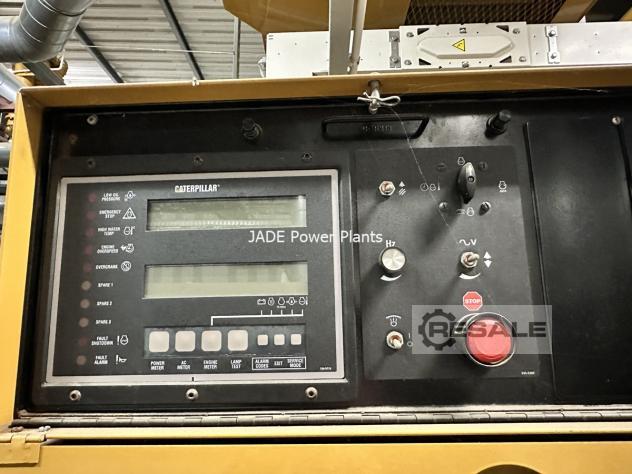

Central Combinada de Calor e Energia completa, bem mantida, construída em 2013 por um concessionário local CAT, com dois geradores a gás CAT G3516C acoplados a sistemas de recuperação de calor para produção de água quente. A central esteve em funcionamento até meados de 2016 e atualmente está instalada e alimentada. Os sistemas de recuperação de calor têm dois circuitos, um para a água da camisa do motor e o segundo estágio do arrefecedor de ar de carga, e outro circuito para o primeiro estágio do arrefecedor de ar de carga e recuperação de calor dos gases de escape. Os permutadores tubulares de gases de escape têm opção de bypass de gases de escape. O total acumulado de horas de funcionamento é de 16.000 e apenas 19.000 horas. Os motores foram revistos por um concessionário CAT local de acordo com o manual de manutenção e não tiveram avarias graves. O sistema de controlo do motor é o modelo CAT padrão com lógica Siemens, os comandos e transformadores elevadores são fabricados pela Schneider. O edifício contém uma sala separada de equipamentos de comutação e uma sala de armazenamento de líquidos. É uma construção leve baseada numa estrutura de aço coberta com painéis sanduíche e, no interior da sala das máquinas, está instalado um material de isolamento acústico.

Características técnicas

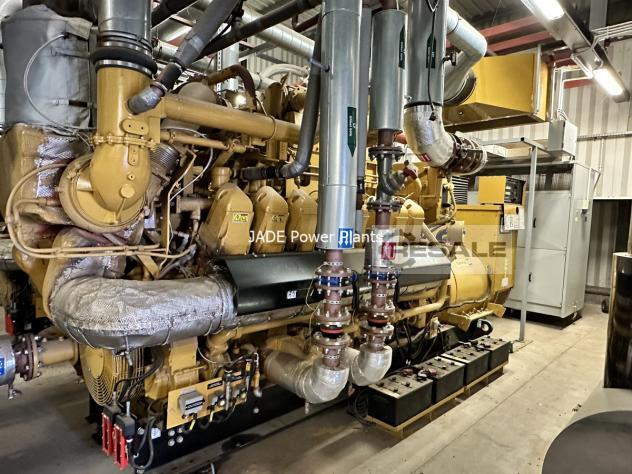

Conjuntos geradores: 2 x CAT G3516C
Ano de fabrico: 2013
Capacidade de potência elétrica: 2 x 1200 kW / 400 V / 50 Hz
Horário de funcionamento: aproximadamente 16000 e 19000 horas
Capacidade de potência térmica: 2 x 1370 kWth, água quente máximo 85ºC
Características do combustível: Gás natural com baixo CH4 e alto teor de N2
Valor calórico do gás combustível: 16,5 MJ/Nm3

Informação detalhada

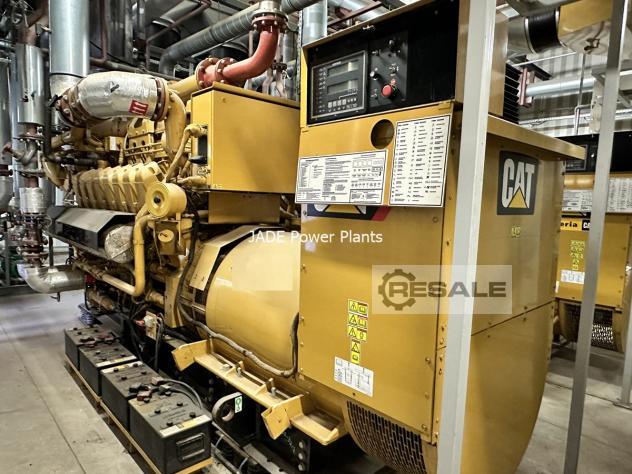

Alternador tipo CAT SR4B
Transformadores elevadores 2 x Schneider 1600 kVA – 400/15750 V
Disjuntores MV 2 x Schneider S1 - 12,4 kVA

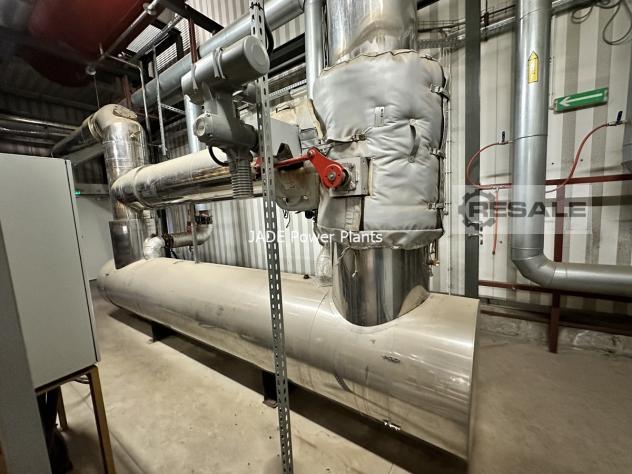

Permutadores de calor dos gases de escape 2 x Aprovis N-22-600/3000-1H
Permutadores de calor de placas Sondex

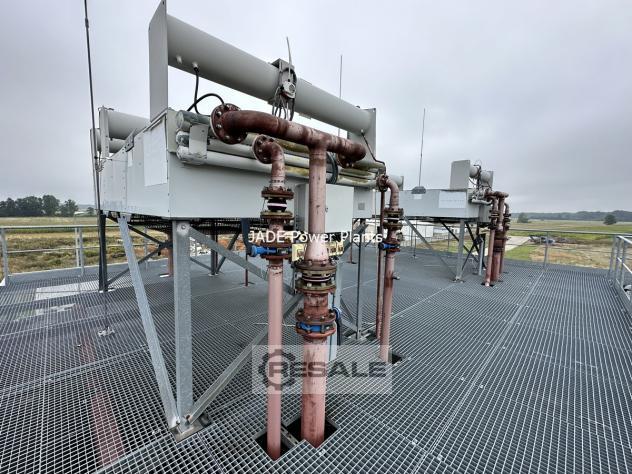

Sistema de arrefecimento do motor: 2 radiadores GEA RGF com 6 ventoinhas
Caldeires de água quente Trocadores de calor tubulares
Eficiência elétrica 37,9 %
Eficiência térmica 43,3 %
Eficiência CHP 81,1 %
seller offer No. resale 9752023
