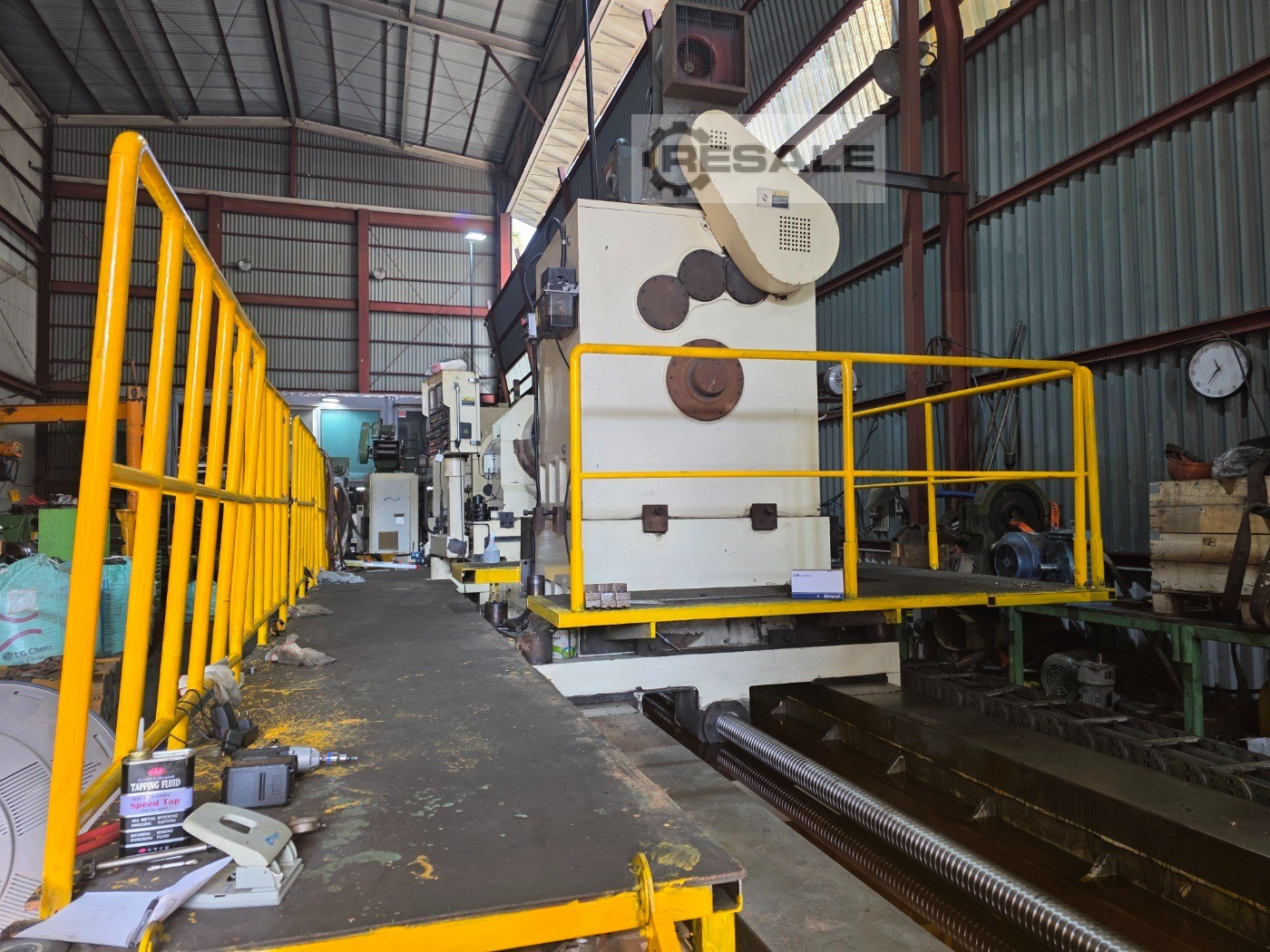

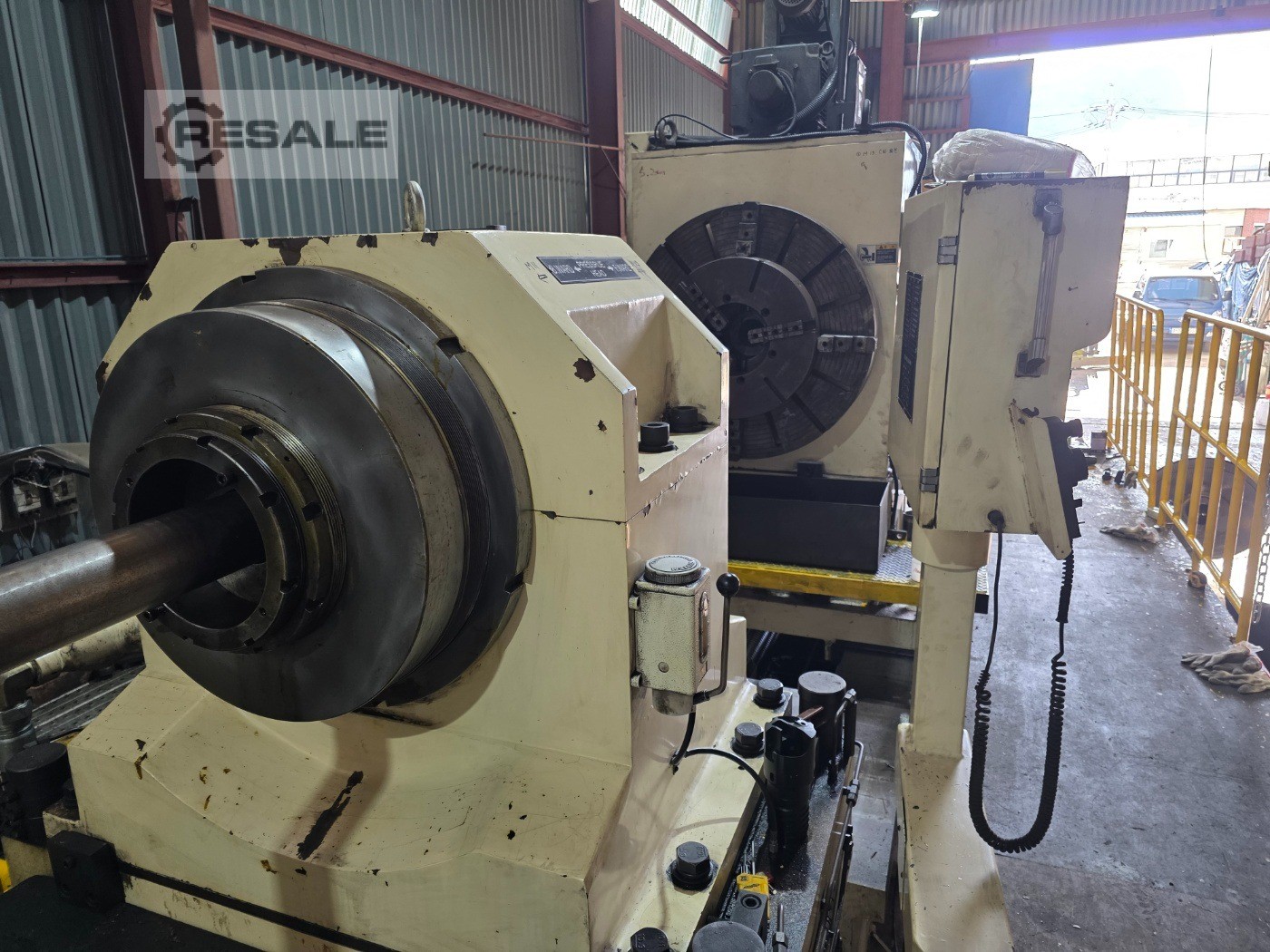

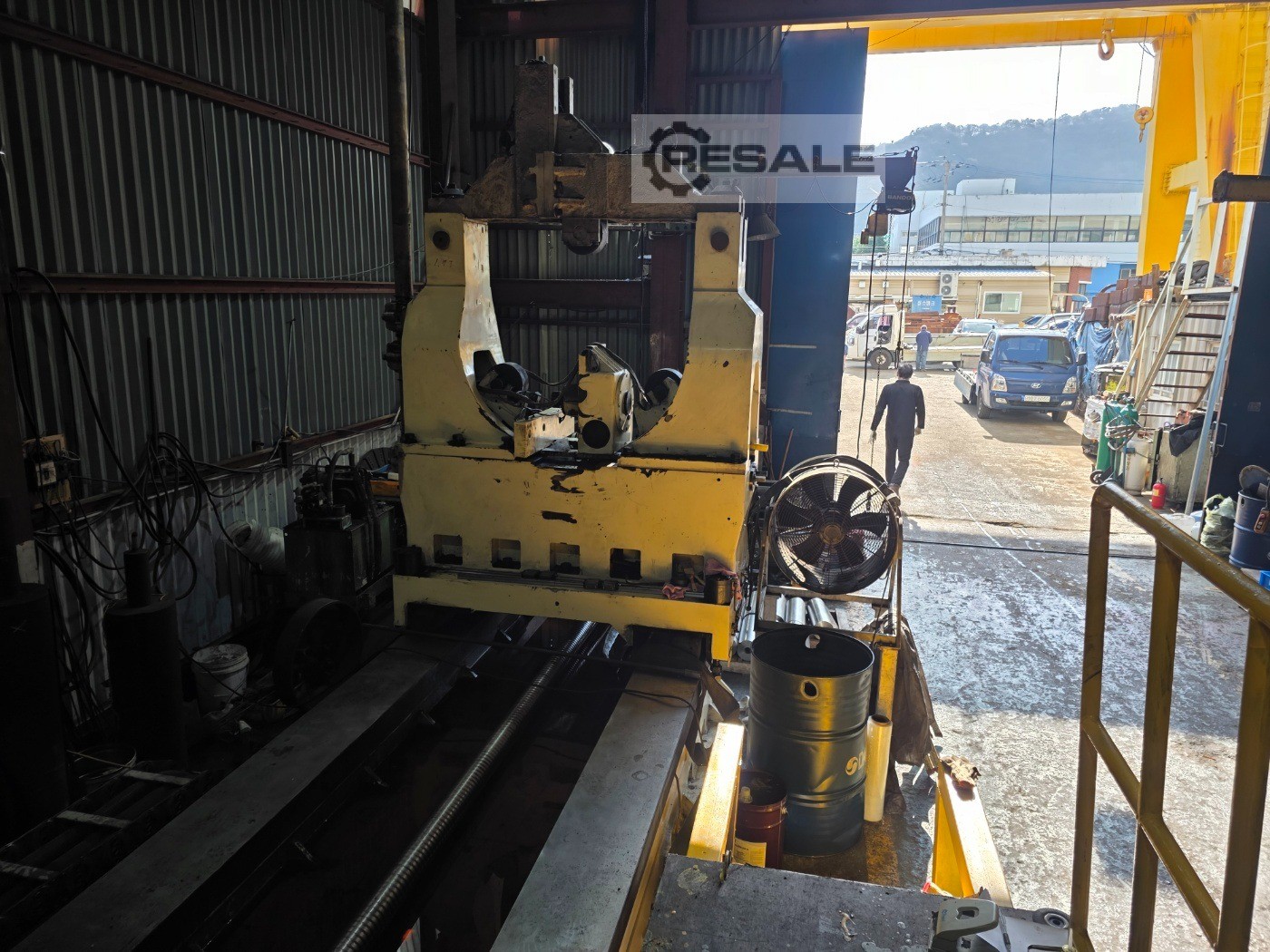

Shin-IL STL 300/500-6000 CNC Brocas de profundidade

Máquina CNC de Perfuração de Furos Profundos Shinil (Coreia)
Ano: 2009
Controlo: Fanuc Oi-TD

Especificações Técnicas Chave
• Diâmetro de perfuração (sólido): 50 – 200 mm
• Contundência máxima: 500 mm
• Trepanagem máxima: 500 mm
• Profundidade máxima de perfuração: 6000 mm (6 metros)

Peça de Trabalho & Movimento
• Curso do eixo Z (sem ferramentas): 6000 mm
• Curso do fuso de trabalho (máximo): 4000 mm
• Alimentação rápida no eixo Z: 5000 mm/min
• Alimentação de corte no eixo Z: 0 – 1000 mm/min
• Eixo de controlo: eixo Z controlado por CNC

Gama de Eixo e Velocidade
• Rotação da cabeça: 5 – 30 rpm
• Velocidades do fuso dos porta-ferramentas:
• 50 – 500 rpm
• 25 – 250 rpm
• 16,6 – 166 rpm
• 8,3 – 83,3 rpm

Arrefecimento e Acionamentos

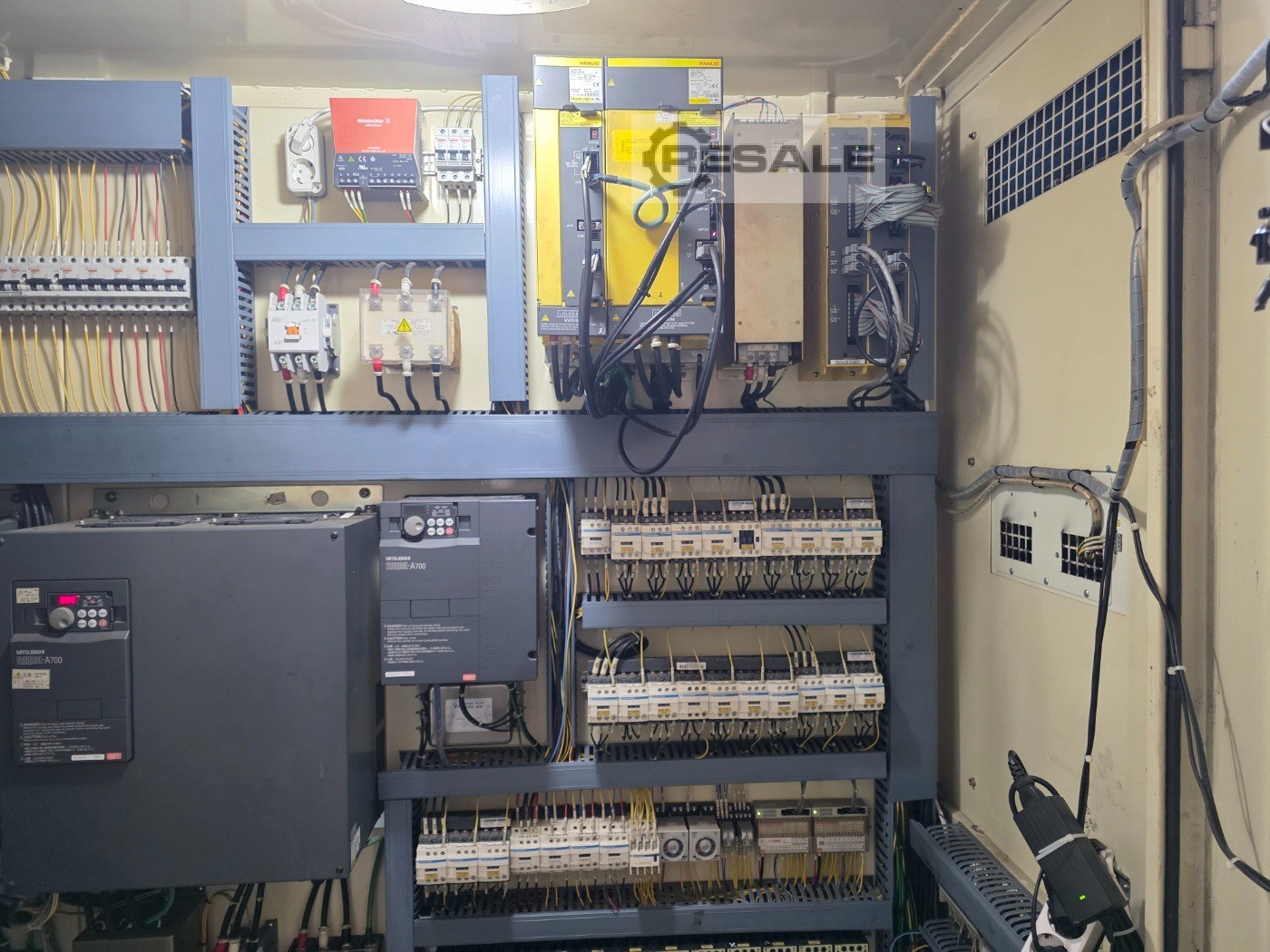

• Controlo da bomba de refrigeração: acionado por inversor
• Controlo motor: rotação do eixo e da ferramenta controlada por NC

Energia e Instalação
• Potência total: aprox. 335 kW
• Fonte de alimentação: CA 440V / 60Hz

Dimensões da máquina
• Área do chão: 23.000 × 5.000 mm
• Peso: aprox. 85.000 kg

Destaques Comerciais
• Perfuração em furos profundos até 6 metros de profundidade
• Grande capacidade de perfuração sólida até 200 mm
• Máquina industrial pesada (classe de 85 toneladas)
• Adequado para:
• Componentes de petróleo e gás
• Cilindros hidráulicos
• Eixos aeroespaciais
• Equipamento de defesa / energia
