8 EIMELDINGEN máquina utilizada para venda

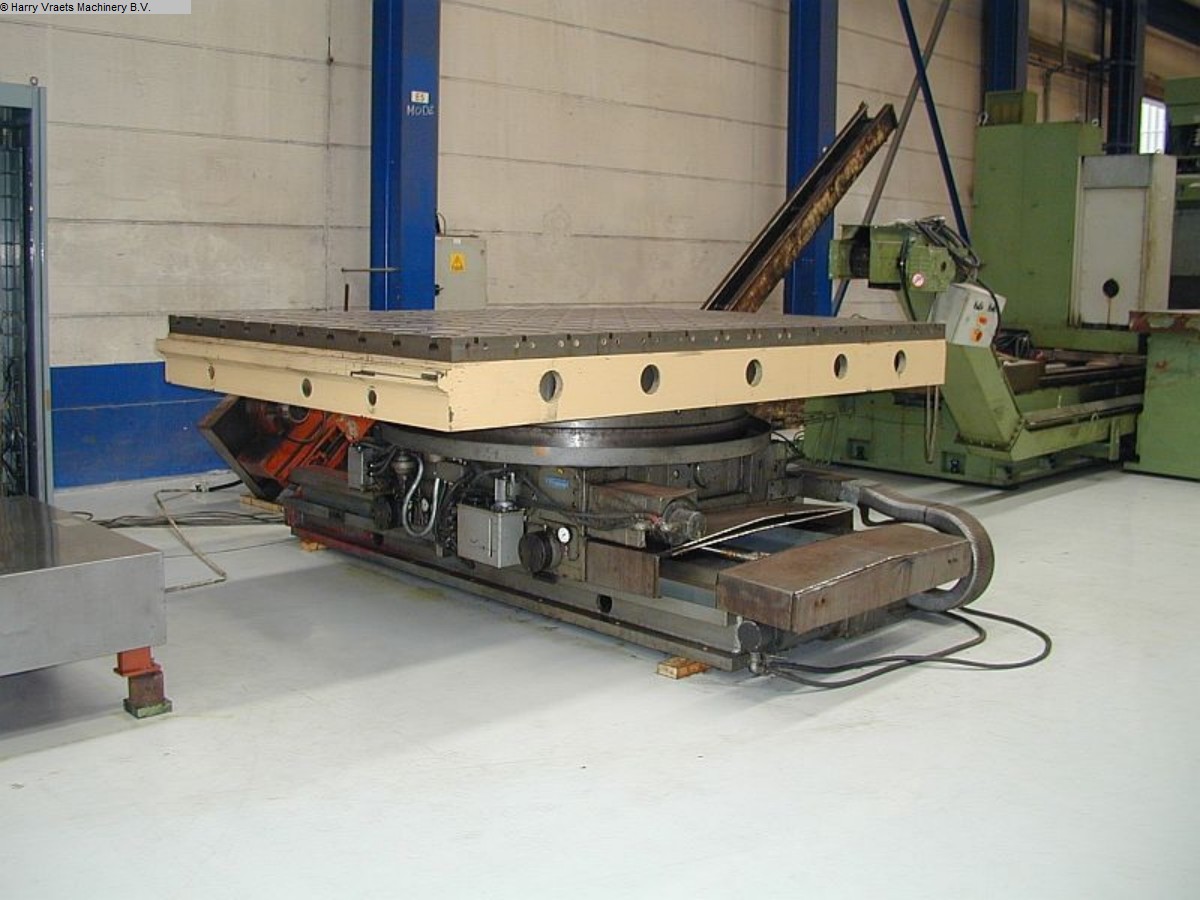

table length: 1500 mm table width: 1500 mm table load: 10 t voltage: 380 V Control: total power requirement: kW weight of the machine ca.: t dimensions of the machine ca.: m Heidenhain D.R.O. Additional plate on rotary table: 2.000 x 3.000 x 3.000 mm The data for this ad was created with ModulMWS - the software solution of LogoTech oHG.

Table dimensions: 1000x1000 mm number of T-slots: 8 flute distance: 45 ° T-slots: 18M16 total power requirement: kW weight of the machine ca.: t dimensions of the machine ca.: m The tech. Data are manufacturer or operator information and therefore non- binding. We reserve the right to prior sale, Our terms and conditions of sale apply exclusively. About us More than 400 of our own machines in stock Over 15,000 m² of storage space, 70 t crane capacity More than 10,000 items and accessories for your workshop If you are interested in selling machines, production lines, or your business, please contact us. You can find further offers on our website. Tours are possible by appointment. We look forward to your visit. Your Markus Hirsch Team The data for this ad was created with ModulMWS - the software solution of LogoTech oHG.

Mesa parcial Eimeldingen S 630 ST com eixo giratório

diâmetro da mesa: 800 mm carga da mesa: 0,6 t altura da mesa: mm requisito de potência total: kW peso da máquina ca.: t dimensões da máquina ca.: m Mesa de indexação circular diâmetro 800 mm, rotativo motorizado, giratório

table diameter: 400 mm workpiece weight: 315 kg table height: 360 mm max. height (90° position): 635 mm height of the swivelling axis: 240 mm distance table center - swivel center: 485 mm center bore: 40 mm rotation movement: 360 ° reading accuracy of turning index: +/-4 ° swivel movement: 90 ° power capacity: kW weight of the machine ca.: 0,31 t dimensions: 850x450x360 mm • new-valued, manual operated, swivelling rotary indexing table, • H4 = indicating system for circular movements 0 - 360 ø +/- 4 above optic, • S20 = indicating system for swivelling movements 0 - 90 ø +/- 20 above scale ring, • B = manual operation for 0 - 360 ø, • B = manual operation for 0 - 90 ø, The data for this ad was created with ModulMWS - the software solution of LogoTech oHG.

Preparado para controle CNC Siemens 840 DSL Plataforma giratória de precisão faz EIMELDINGEN com rolamentos axiais aerostáticos Especificações Diâmetro da mesa 5.600 mm Altura total aprox. 1.230 mm Furo centralizador 250H7X 25 mm Carga de transporte admissível 30.000 kg Torque de retenção da fixação da mesa 2.400 daNm Velocidade da mesa 0.002 – 2 min Peso líquido aprox. 30.000 kg Tensão de funcionamento 380 V, 50 Hz. 3 fases Tensão de controle 24V Precisão de posicionamento (sem erro de controle) ± 1inch Precisão do plano 0,02 mm Precisão de funcionamento axial 0,01 mm Desvio de concentricidade do furo de centralização 0,01 mm Resolução dos sistemas de medição de deslocamento 0,0001

Especificações Diâmetro da mesa 3.400 mm Altura total aprox. 1.230 mm Furo centralizador 250H7X 25 mm Carga de transporte admissível 20.000 kg Torque de retenção da fixação da mesa 2.400 daNm Velocidade da mesa 0.002 – 2 min Peso líquido aprox. 22.000 kg Tensão de funcionamento 380 V, 50 Hz. 3 fases Tensão de controle 24V Precisão de posicionamento (sem erro de controle) ± 1inch Precisão do plano 0,02 mm Precisão de funcionamento axial 0,01 mm Desvio de concentricidade do furo de centralização 0,01 mm Resolução dos sistemas de medição de deslocamento 0,0001
