19 TSCHUDIN máquina utilizada para venda

grinding diameter: 200 mm grinding length: 340 mm centre height: 100 mm Control: CNC : 25 kVA voltage: 110 / 220 / 3x165 / 3x380 VAC control voltage: 24 VDC total power requirement: kW weight of the machine ca.: t dimensions of the machine ca.: m The data for this ad was created with ModulMWS - the software solution of LogoTech oHG.

TSCHUDIN HTG 400 ist eine Rundschleifmaschine hoher Präzision, für hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Spitzenhöhe 150 mm, Spitzenweite 400 mm; Schleifscheibe Ø300×50 mm; Bohrung 127 mm; Scheibendrehzahl 3 Stufen 1500–1900 t/min; Werkstückspindel stufenlos 65–500 t/min, drehbar 360°; Tischneigung 9°, bis 5 m/min. Technik: 50Hz 3×380 V; Schleifspindelmotor 2,5 CV; Gesamtleistungsbedarf 4 CV; Gewicht ca.1600 kg; Abmessungen 1600×1200×1550 mm. Zubehör: Reitstock, Innenschleifvorrichtung schwenkbar, reversibler Abrichter, 3-Backenfutter Ø120/160, Magnetfutter Ø150/100, Kühlung mit Papierfilter, Lünette, Erhöhungsplatten 50 mm. Eignet sich für enge Toleranzen in Automotive, Luftfahrt, Medizintechnik und Werkzeugbau. Technische Daten ohne Gewähr

TSCHUDIN HTG 412 ist eine Rundschleifmaschine hoher Präzision, ausgelegt für hohe Genauigkeit und Zuverlässigkeit. Arbeitsvermögen: Spitzenhöhe 100 mm, Spitzenweite 480 mm; Schleifscheibe Ø350 mm, Breite 50 mm, Bohrung 127 mm. Hauptdaten: Schleifscheibendrehzahlen 3 Stufen 1640–2300 t/min; Werkstückspindel stufenlos 65–500 t/min, drehbar 360°; Spindelkonus 5 CM, Reitstockaufnahme 3 CM; Tischschrägung bis 9°; Tischgeschwindigkeit bis 5 m/min. Anschluss 3x380 V 50 Hz; Schleifspindelmotor 3 kW; Werkstückspindelmotor 1 kW; Gesamtleistungsbedarf 5 kVA. Gewicht ~2300 kg; Abmessungen L1800×B1200×H1500 mm. Ermöglicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Werkzeugmaschinen, Medizintechnik und Uhrmacherei. Technische Daten ohne Gewähr

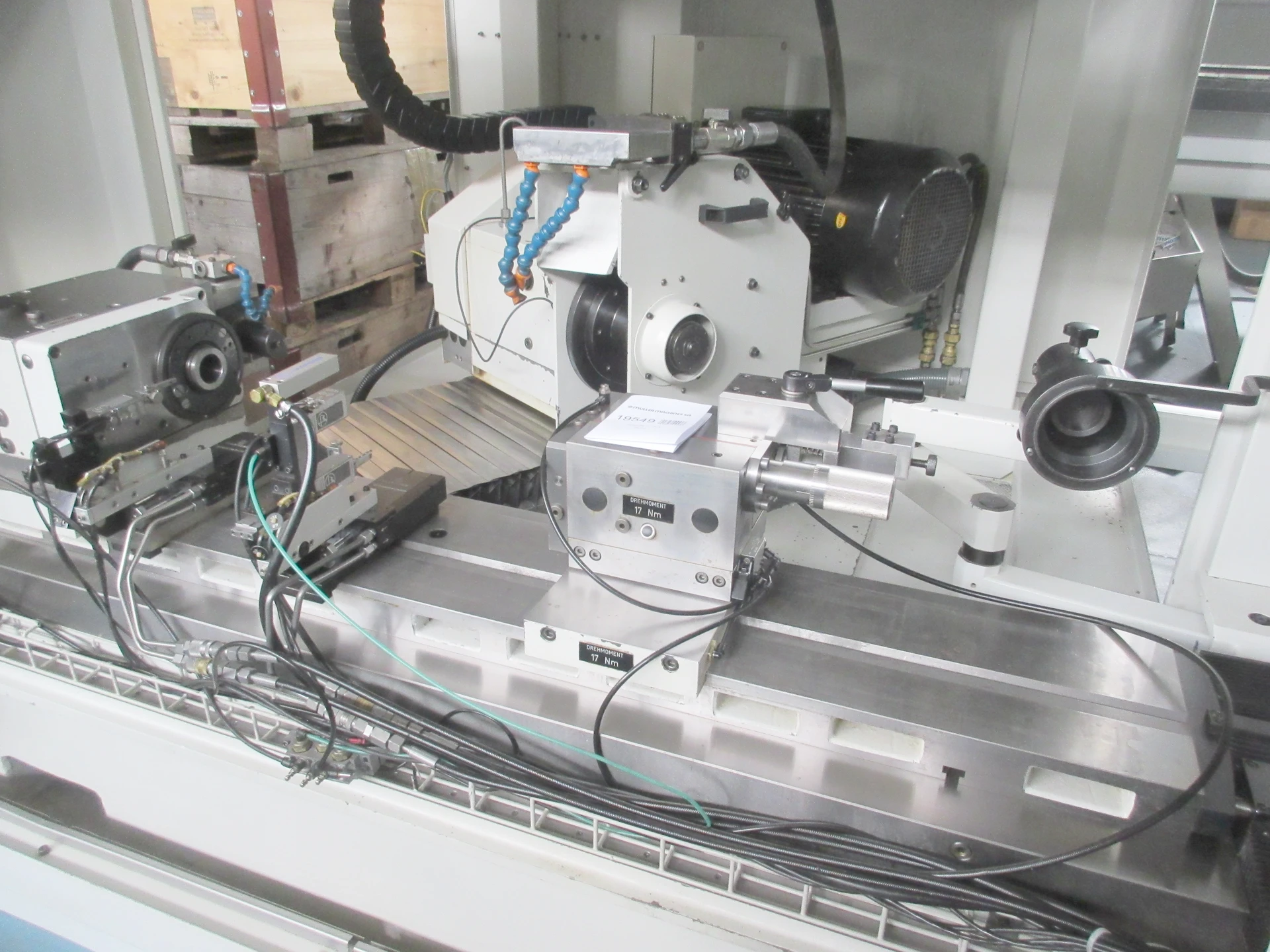

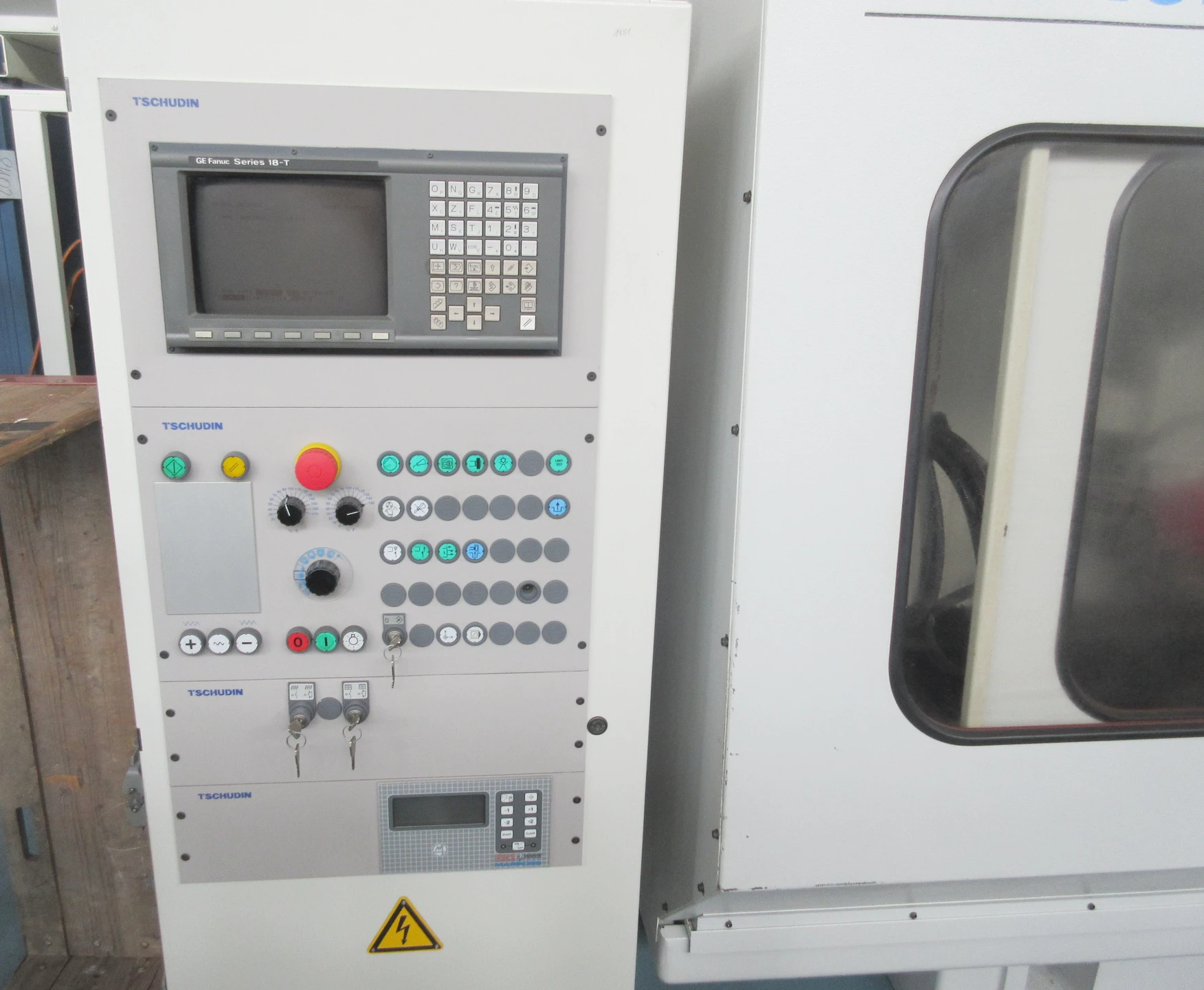

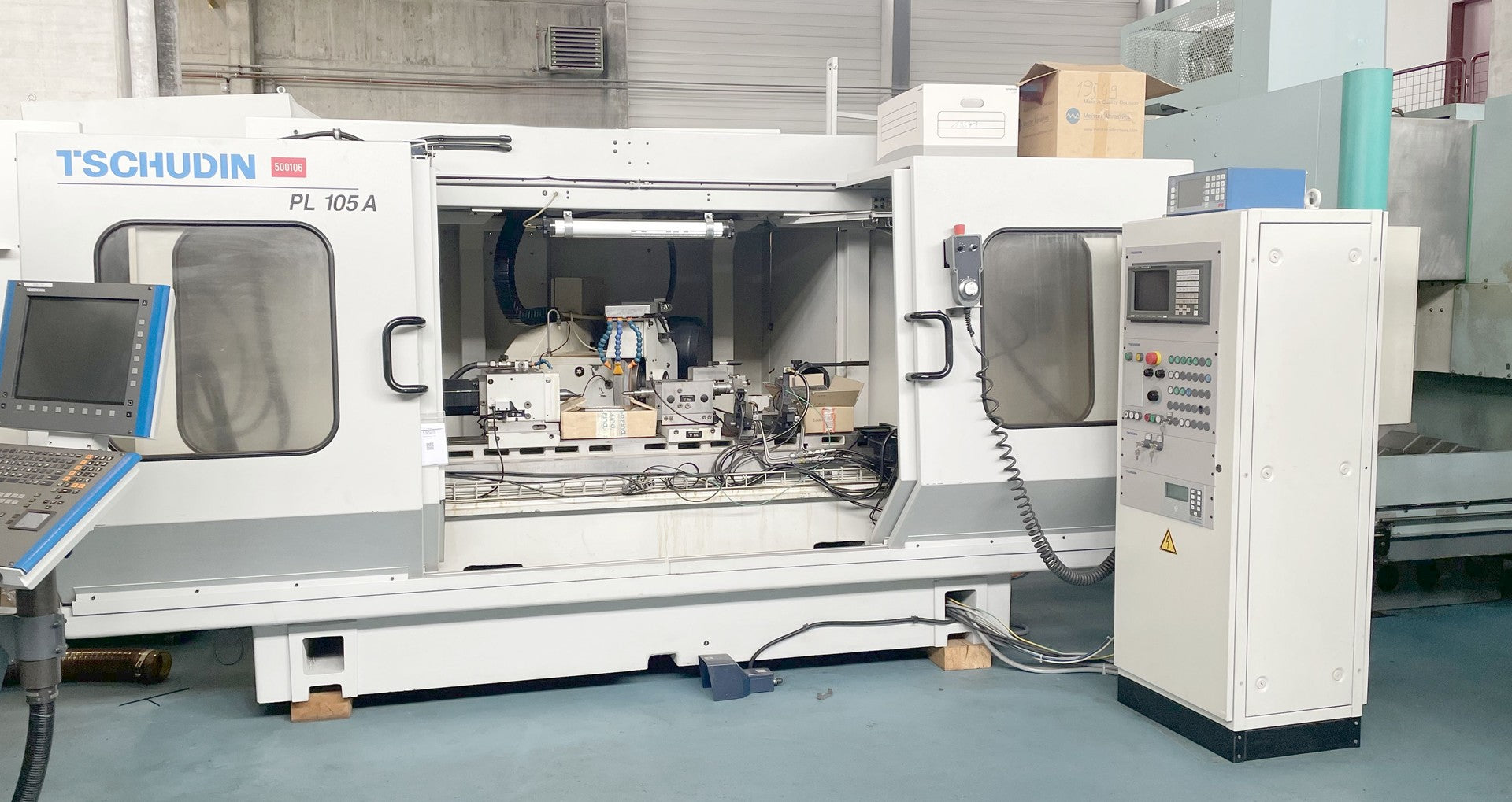

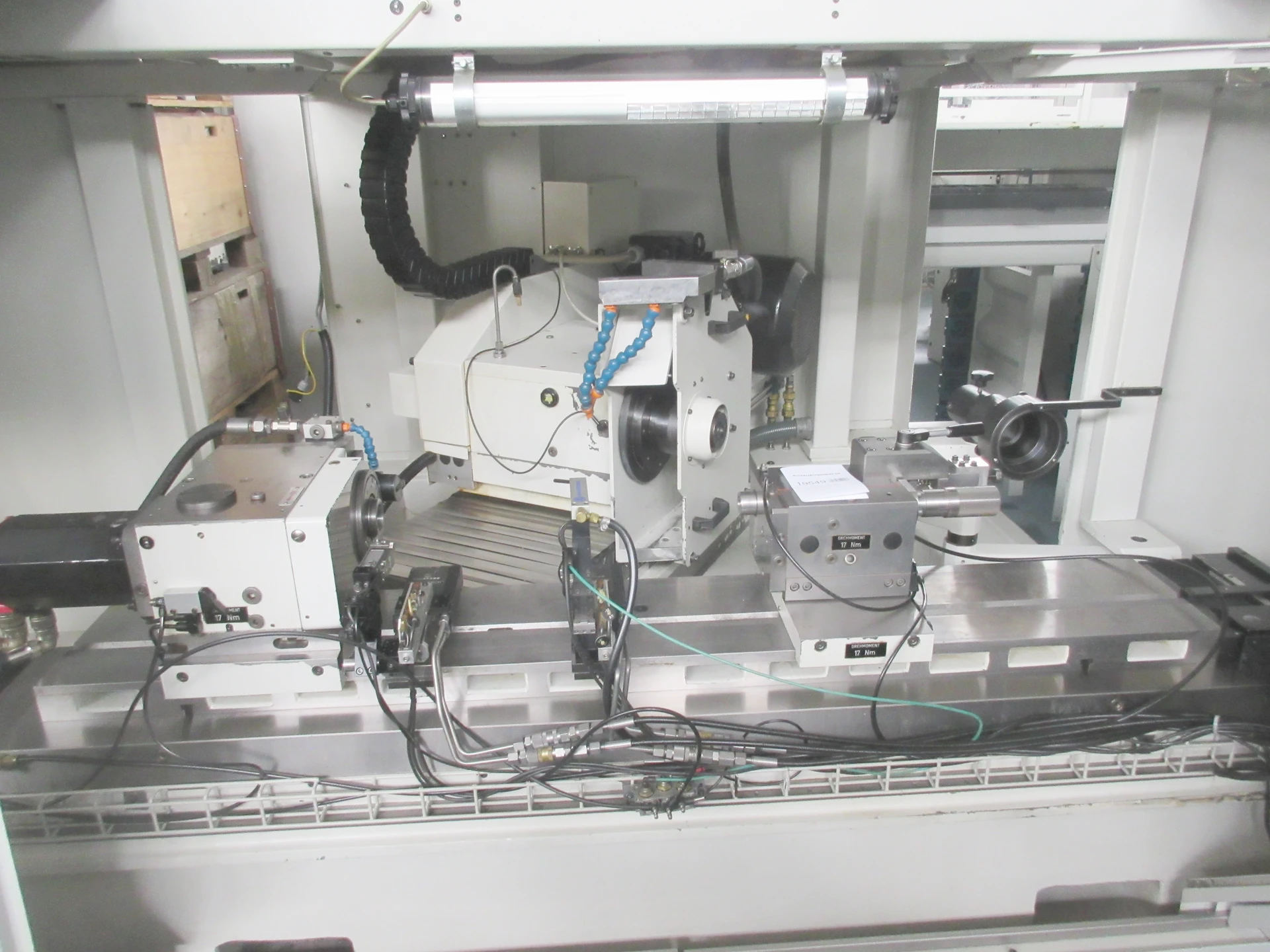

TSCHUDIN PL 105 A ist eine CNC Rundschleifmaschine für präzise, hochgenaue und zuverlässige Bearbeitung. Kapazitäten: Spitzenhöhe 175 mm, Spitzenweite 1000 mm, Schleif-Ø max 348 mm, Länge 1000 mm, Werkstückgewicht max 250 kg; Scheibe Ø500x100 mm, 45 m/s; Längsweg 1400 mm, Querschnitt 340 mm, Schwenk +9/-9°. Daten: Drehzahlen 20–1000 min-¹, drehbar +30/-45°, Konus MK 6, Schleifspindel 15 kW, 3x400 V 50 Hz, Gesamt 27 kW (16 kVA), Gewicht ~5100 kg, Maße 4410x3550x1900 mm. Zubehör: Schrägeinstich, MARPOSS Messkopf, Satz Schleifscheiben. Für enge Toleranzen; Branchen: Automotive, Uhrmacherei, Maschinenbau, Luftfahrt, Medizintechnik. Technische Daten ohne Gewähr

TSCHUDIN HTG 310 ist eine Rundschleifmaschine, ausgelegt auf Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Spitzenhöhe 100 (150) mm; Spitzenweite 310 mm; max. Längsweg 340 mm; Schleifscheibe Ø350x50 mm; Bohrung 127 mm; hydraulischer Querhub 38 mm. Technik: stufenlos 50–500 t/min, drehbar 360°; Spindelkonus 4 CM; Reitstock 3 CM; Tisch ±11°; Tischgeschwindigkeit bis 5 m/min; Anschluss 3x380 V 50 Hz; Schleifspindelmotor 4.08 CV; Gesamtleistung 5 kVA; Gewicht ~1700 kg; Abmessungen 2020x1200x1450 mm. Zubehör: feste Abziehvorrichtung, Papierfilteranlage. Erreicht enge Toleranzen; typ. Anwendungen: Automobil, Luftfahrt, Werkzeugmaschinen, Medizintechnik. Technische Daten ohne Gewähr

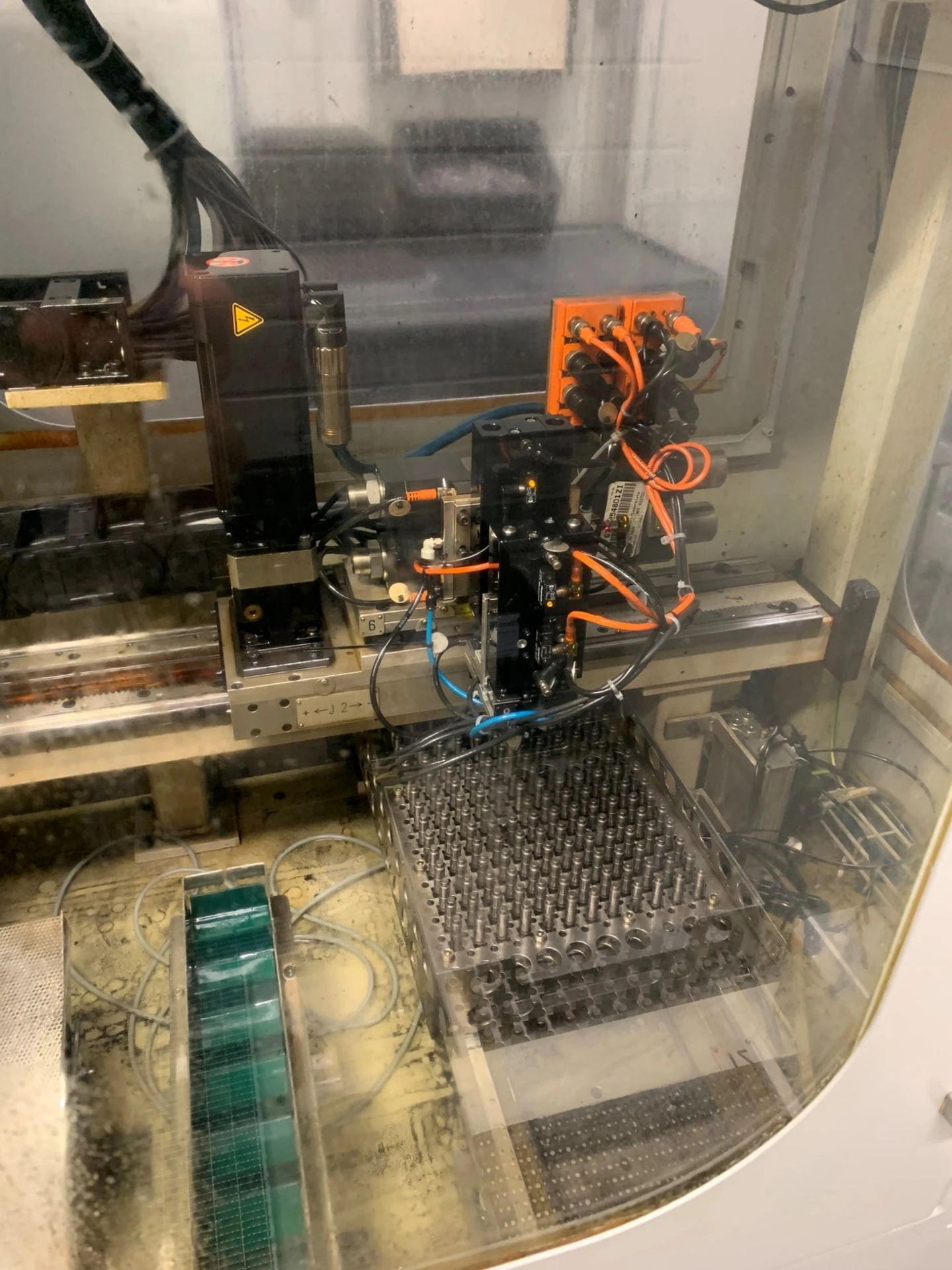

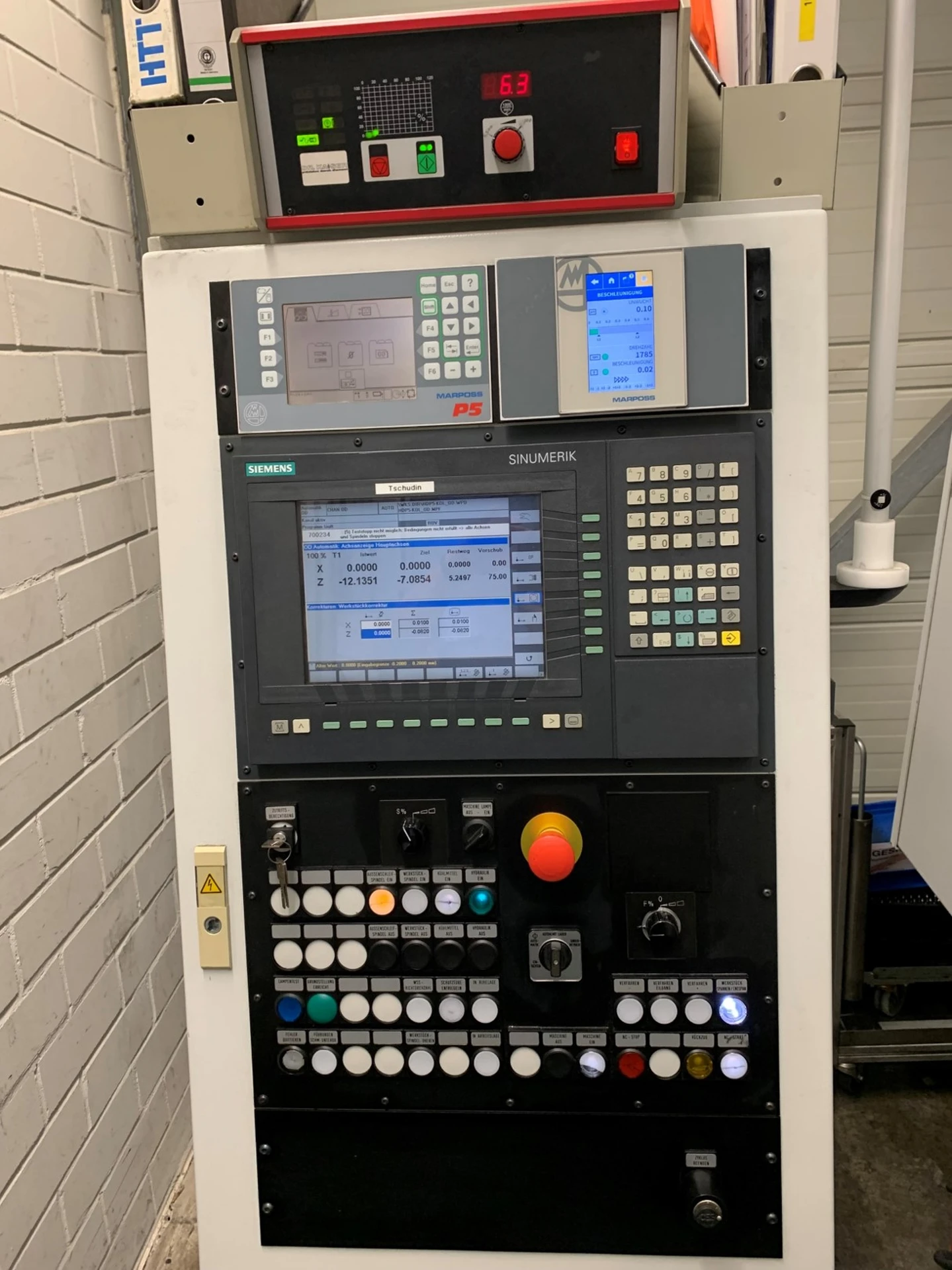

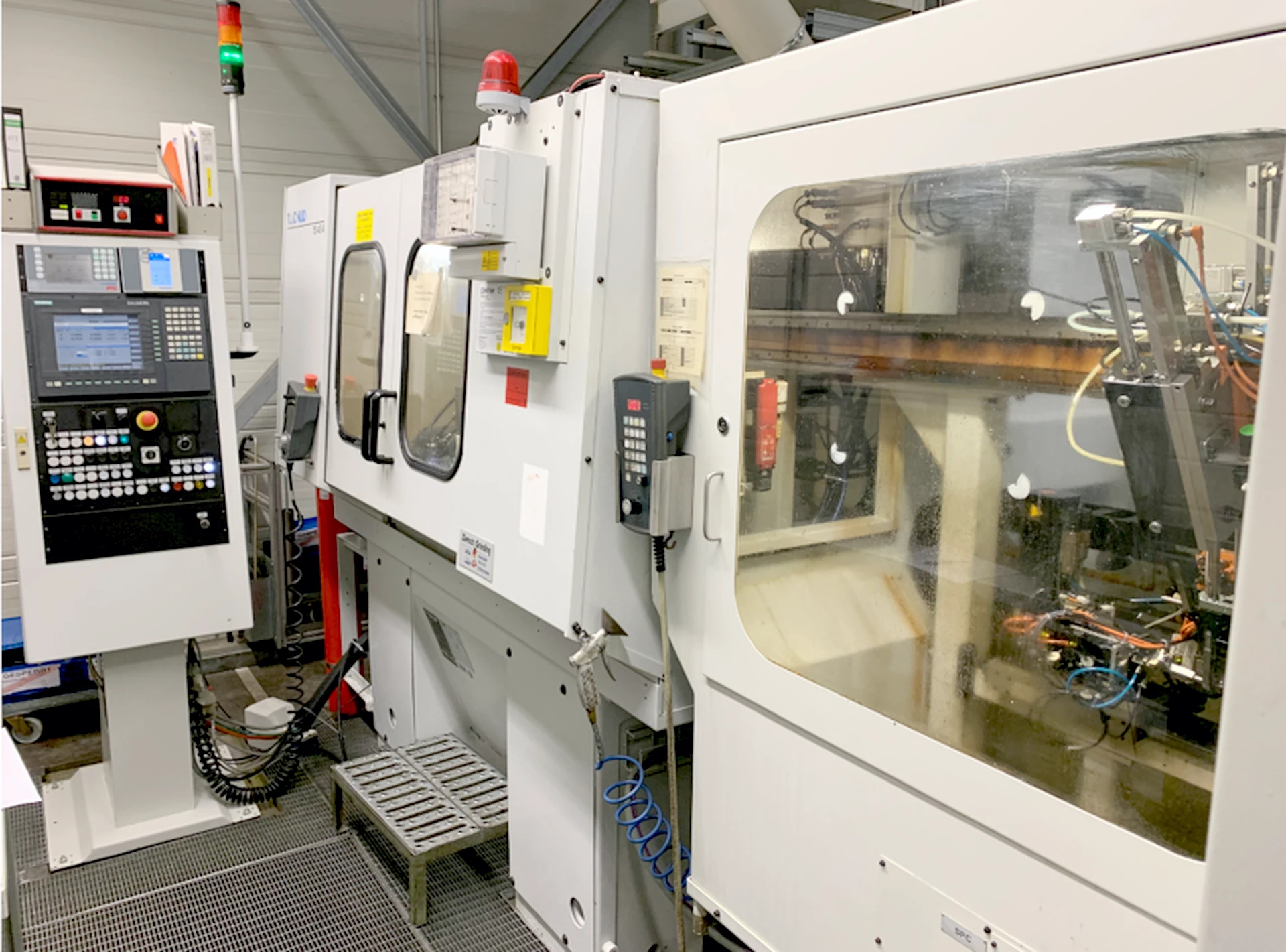

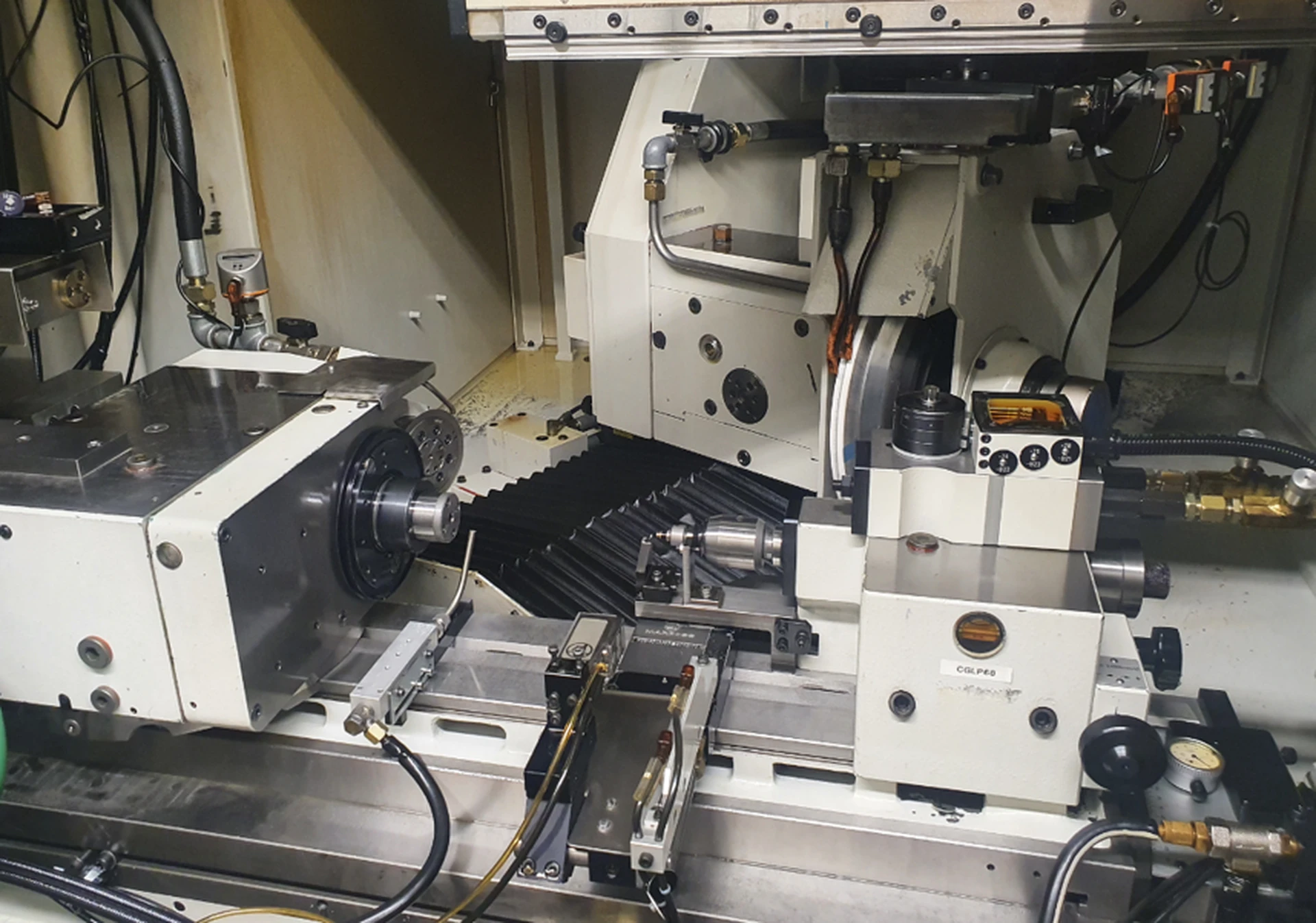

TSCHUDIN TS 45 A ist eine CNC Rundschleifmaschine, ausgelegt für hohe Präzision, beste Genauigkeit und Zuverlässigkeit. Leistungsdaten: Spitzenhöhe 100 mm, Spitzenweite 430 mm, Schleifdurchmesser max. 198 mm, Schleiflänge 400 mm, Werkstückmin. 1 mm; Z-Achse 480 mm, X-Achse 340 mm; Werkstückgewicht bis 100 kg. Technische Daten: Schleifscheibe Ø500×80 mm, Umfangsgeschw. 45 m/s; Werkstückspindel stufenlos 20–1000 rpm, Aufnahmekegel 5 CM, drehbar +30/45°; Reitstockkegel 3 CM, Pinolenweg 20 mm; Pendelgeschw. 8000 mm/min; Druckluft 6 bar; Strom 3x400 V 50 Hz; Schleifspindelmotor 7,5 kW, Werkstückspindelmotor 3 kW, Gesamtleistungsbedarf 16 kVA; Maschinengewicht ~4500 kg, L3700×B3300×H2500 mm. Zubehör: Touchtaster MARPOSS, Messsteuerung, Profilabrichtvorrichtung, Beleuchtung, Zustandsleuchte, Kühlmittel-/Nebelabsaugung, automatischer Lader mit Schiene. Entwickelt für enge Tole ...

TSCHUDIN HTG 400 ist eine Rundschleifmaschine, entwickelt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsvermögen: Spitzenhöhe 100 mm, Spitzenweite 400 mm; Schleifscheibe Ø300×50 mm; Bohrung 127 mm; Tischschrägung 9°. Technische Daten: Schleifscheibendrehzahlen 3 Stufen 1500–1900 t/min; Werkstückspindel stufenlos 65–500 t/min, drehbar 360°; Spindelbohrung 23 mm; Vorschub Tisch bis 5 m/min; Anschluss 3x380V 50Hz; Schleifspindelmotor 2,5 CV; Gesamtleistung 4 CV; Gewicht ~1600 kg; Abmessungen 1600×1200×1550 mm. Zubehör: Reitstock, wegschwenkbares Abrichtgerät, Kühlmitteleinrichtung. Erreicht enge Toleranzen; typisch für Automotive, Luftfahrt, Werkzeugbau und Medizintechnik. Technische Daten ohne Gewähr

TSCHUDIN HTG 622 ist eine Rundschleifmaschine hoher Präzision, ausgelegt für hohe Genauigkeit und Zuverlässigkeit. Arbeitsbereich: Spitzenhöhe 100 mm, Spitzenweite 680 mm, Max. Längsweg 620 mm, Max. Querweg 45 mm; Schleifscheibe Ø500 mm × B80 mm, Bohrung 203 mm. Technische Daten: Schleifscheibendrehzahlen 3 Stufen 1150–1550 t/min; Werkstückspindel drehbar 360° mit stufenlosem Antrieb 65–500 t/min; Spindelkonus 4 CM, Reitstock 3 CM; Pinolenhub 20 mm, Presskraft 4–15 kp; Tischneigung 9°, Tischgeschwindigkeit stufenlos bis 5 m/min. Anschluss 50 Hz 3x: 380 Volt; Schleifspindelmotor 5.5 kW; Werkstückspindelmotor 0.7 CV; Gesamtbedarf 10 CV; Gewicht ca. 2900 kg; Abmessungen 2300×1800×1900 mm. Zubehör: Abrichtvorrichtung, Kühlmitteleinrichtung, Papierfilter, Reitstock. Erreicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Uhrmacherei, Maschinenbau und Medizin. Techn ...

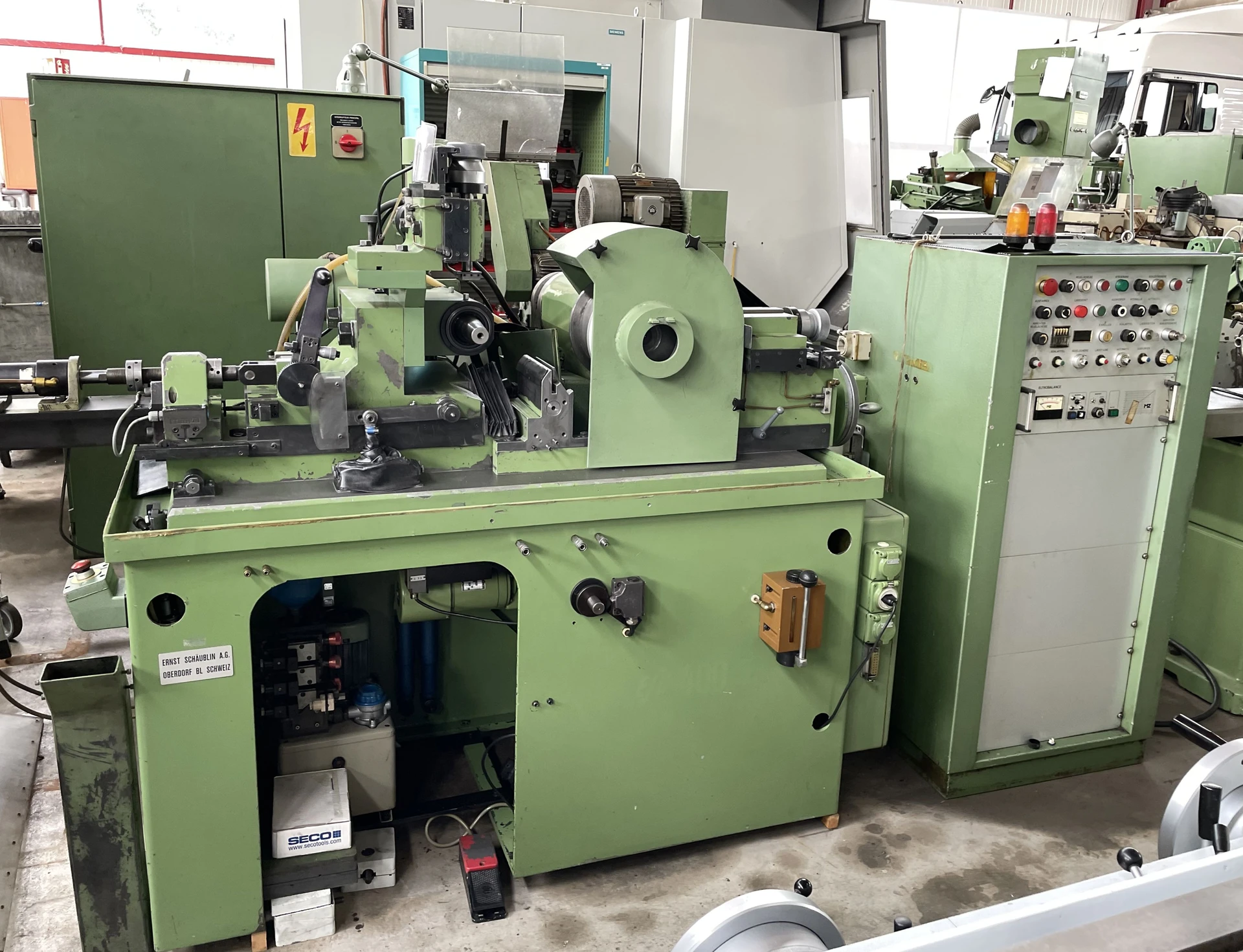

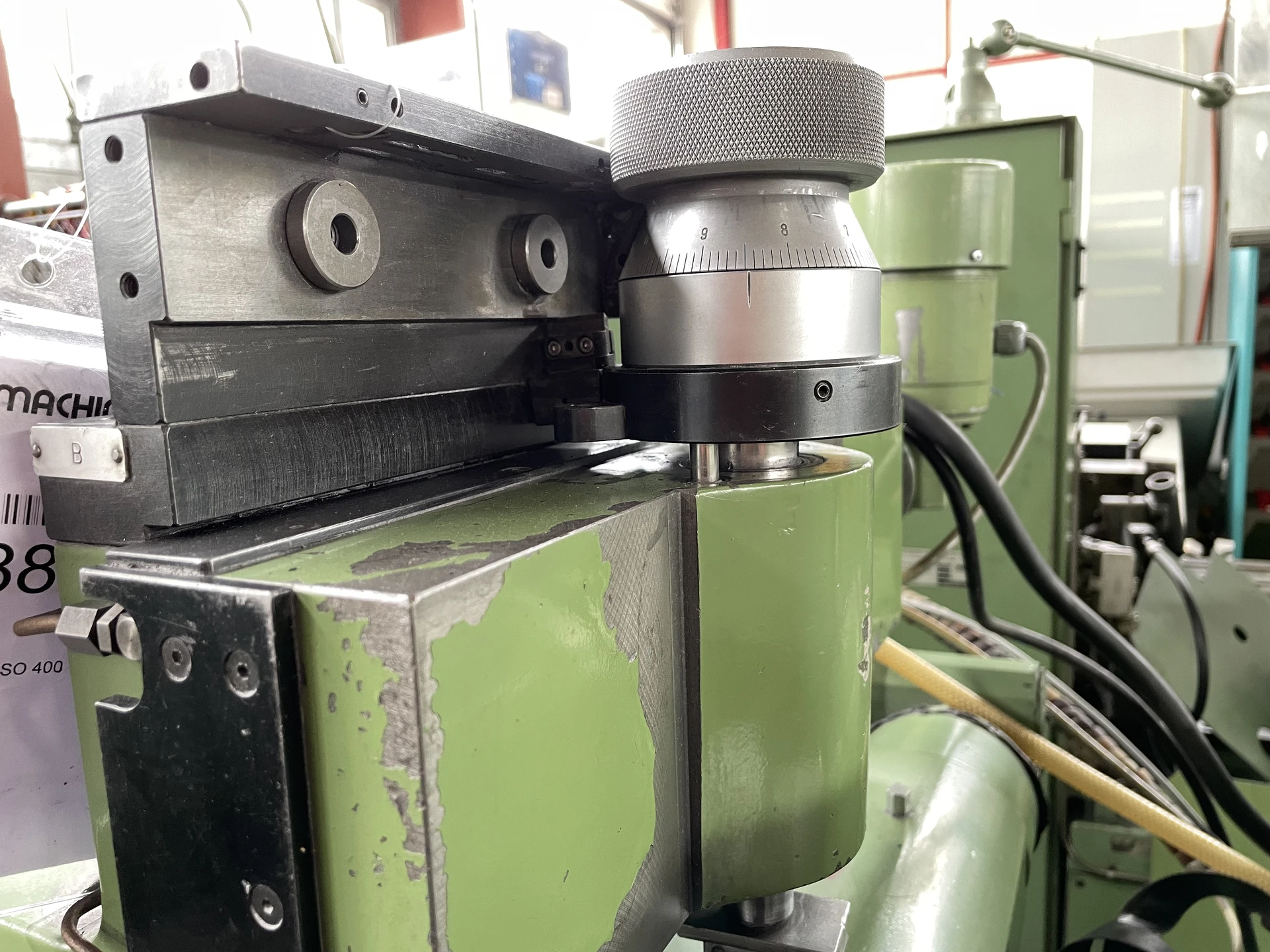

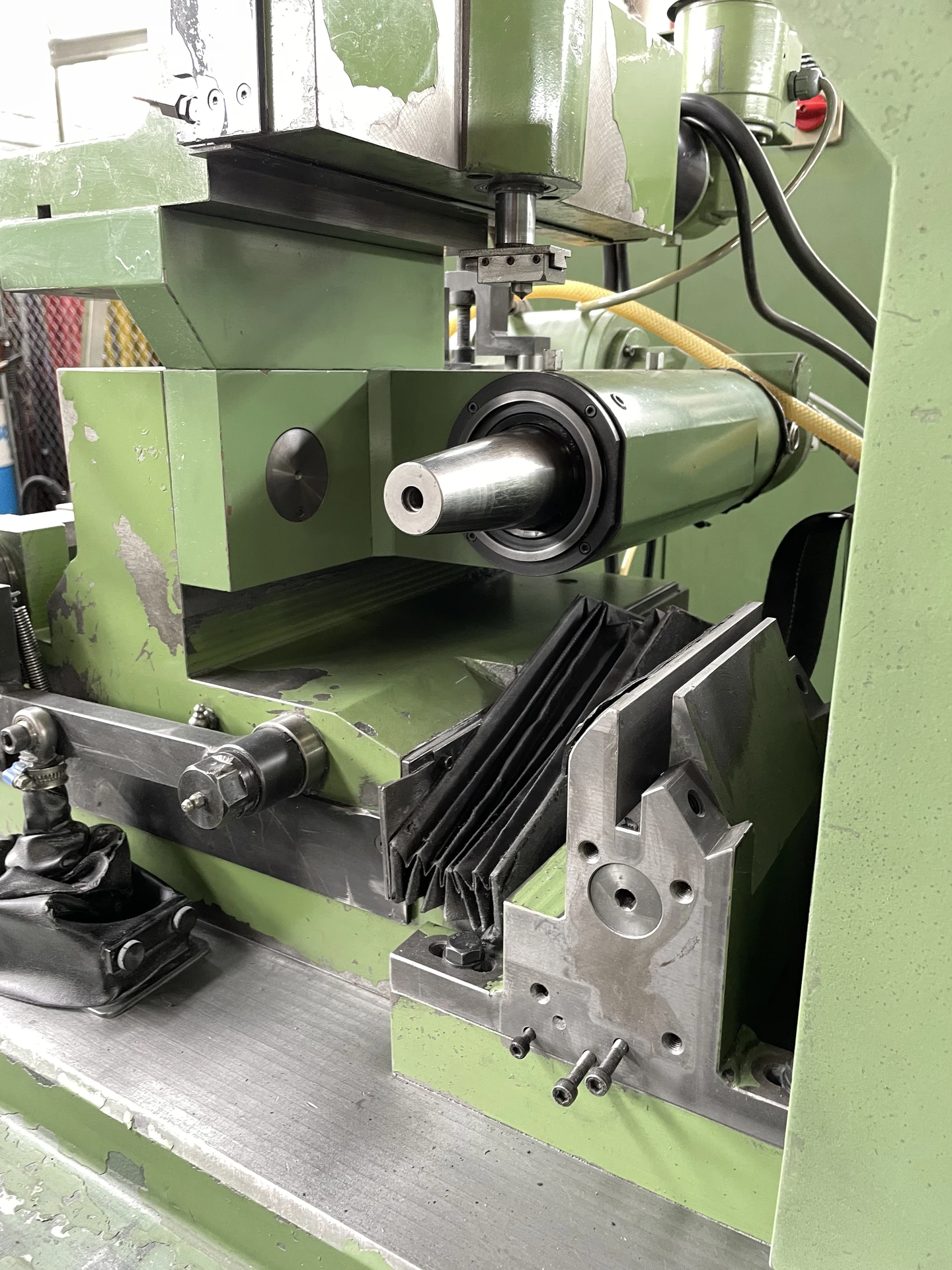

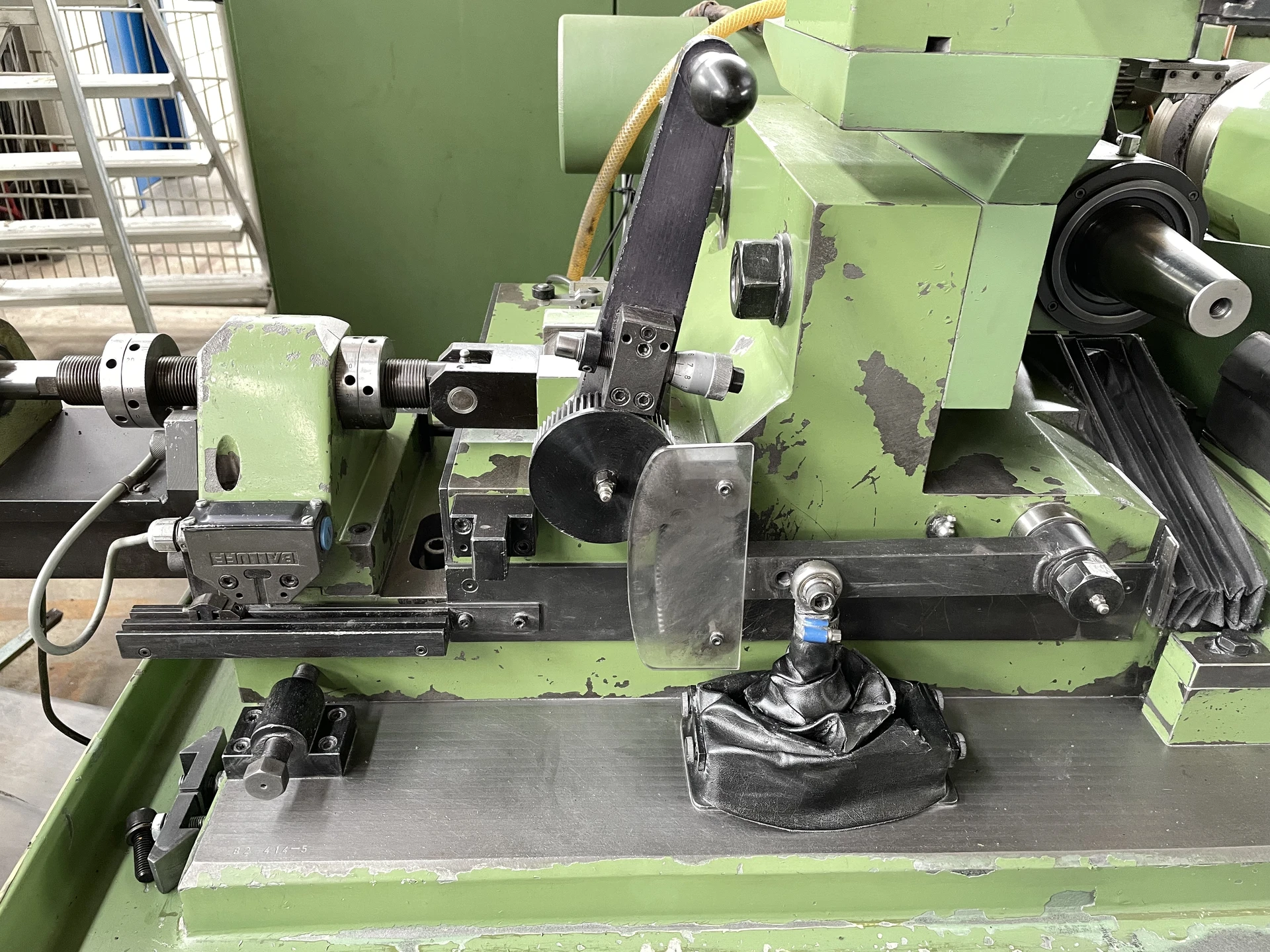

TSCHUDIN ESO 400 ist eine Spitzenloseschleifmaschine mit hoher Präzision, Genauigkeit und Zuverlässigkeit. Bereich: 1–30 mm Schleifdurchmesser; Einstechen 0,5–40 mm. Hauptscheibe Ø400×125 mm, Bohrung 203 mm; Hauptspindel 2 Stufen 850–1700 U/min (16/32 m/s). Regelscheibe Ø225×125 mm, Bohrung 80 mm, stufenlos 0–120 U/min. Anschluss 3×380 V 50 Hz. Gewicht ~2500 kg; Abmessungen L2500×B2000×H1800 mm. Für enge Toleranzen; Branchen: Automotive, Uhren, Werkzeugbau, Luftfahrt, Medizintechnik. Technische Daten ohne Gewähr

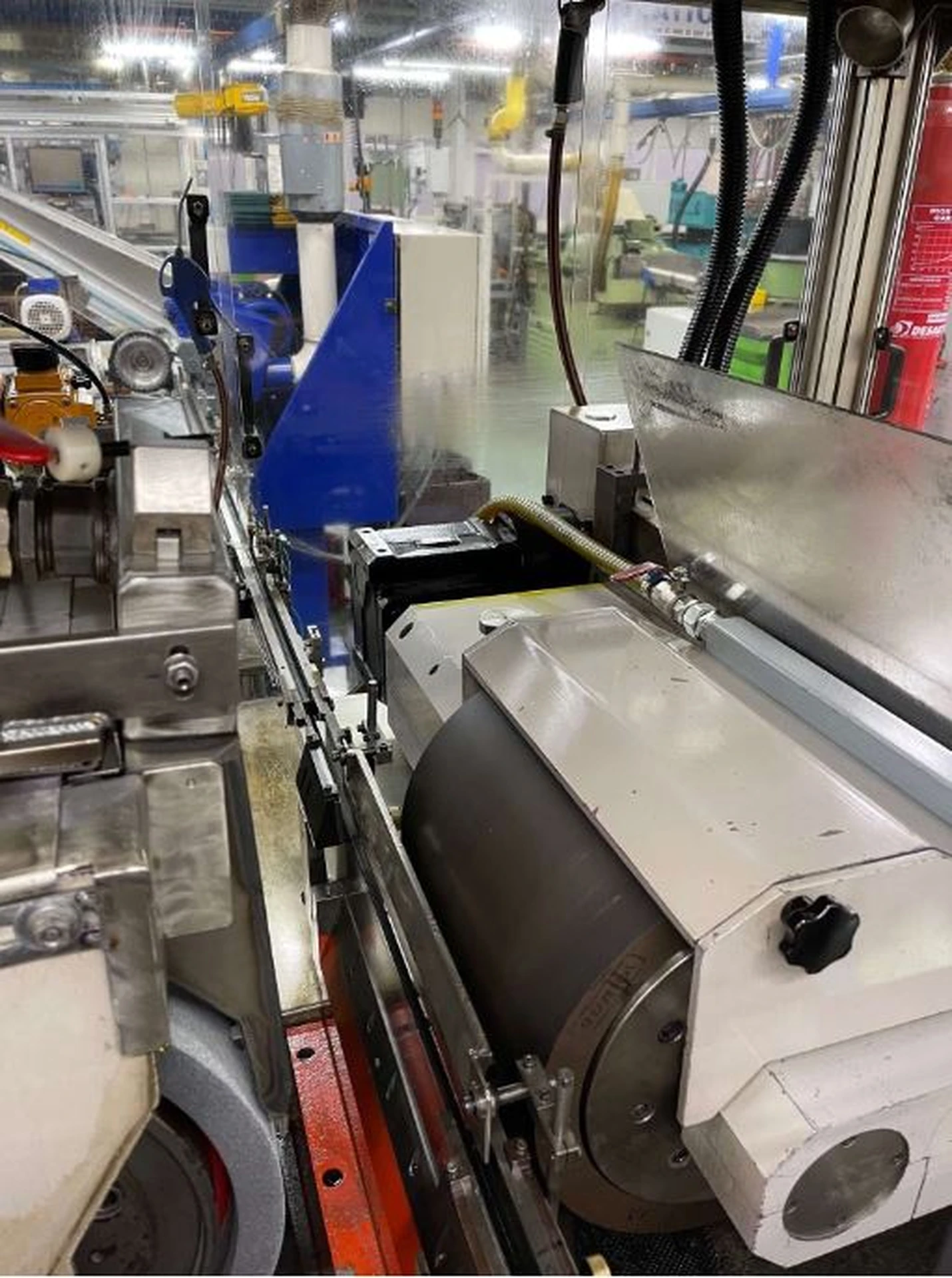

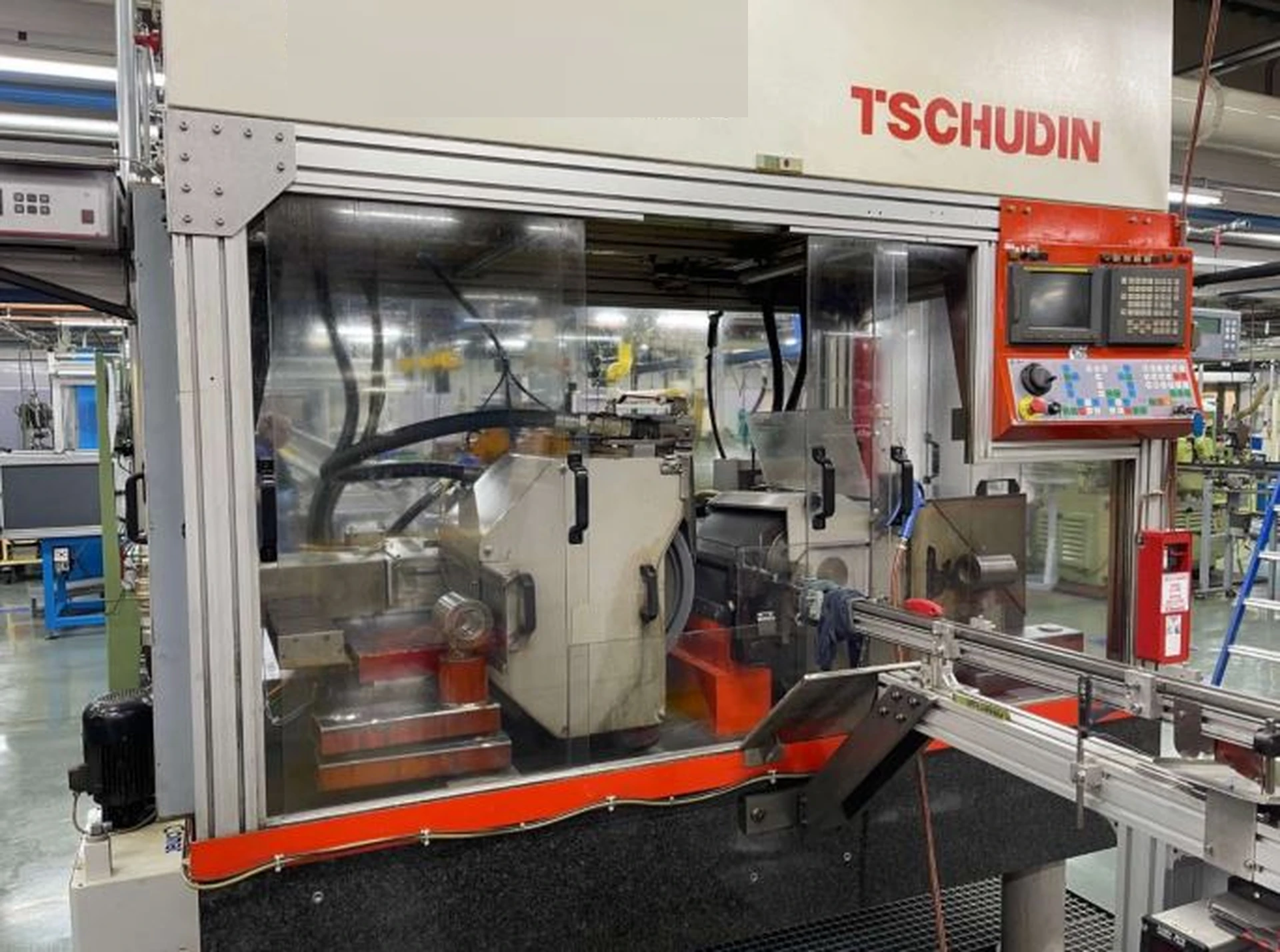

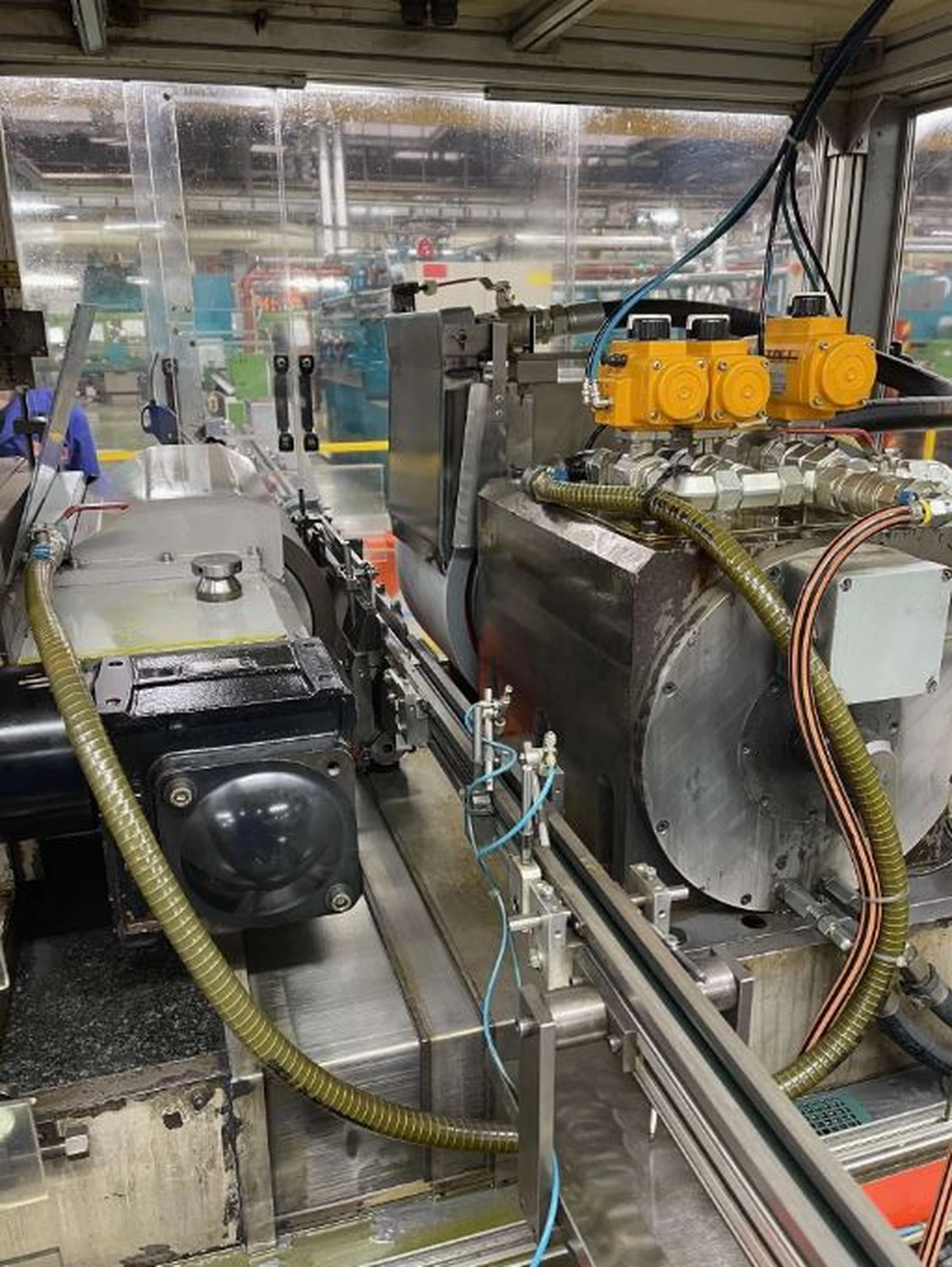

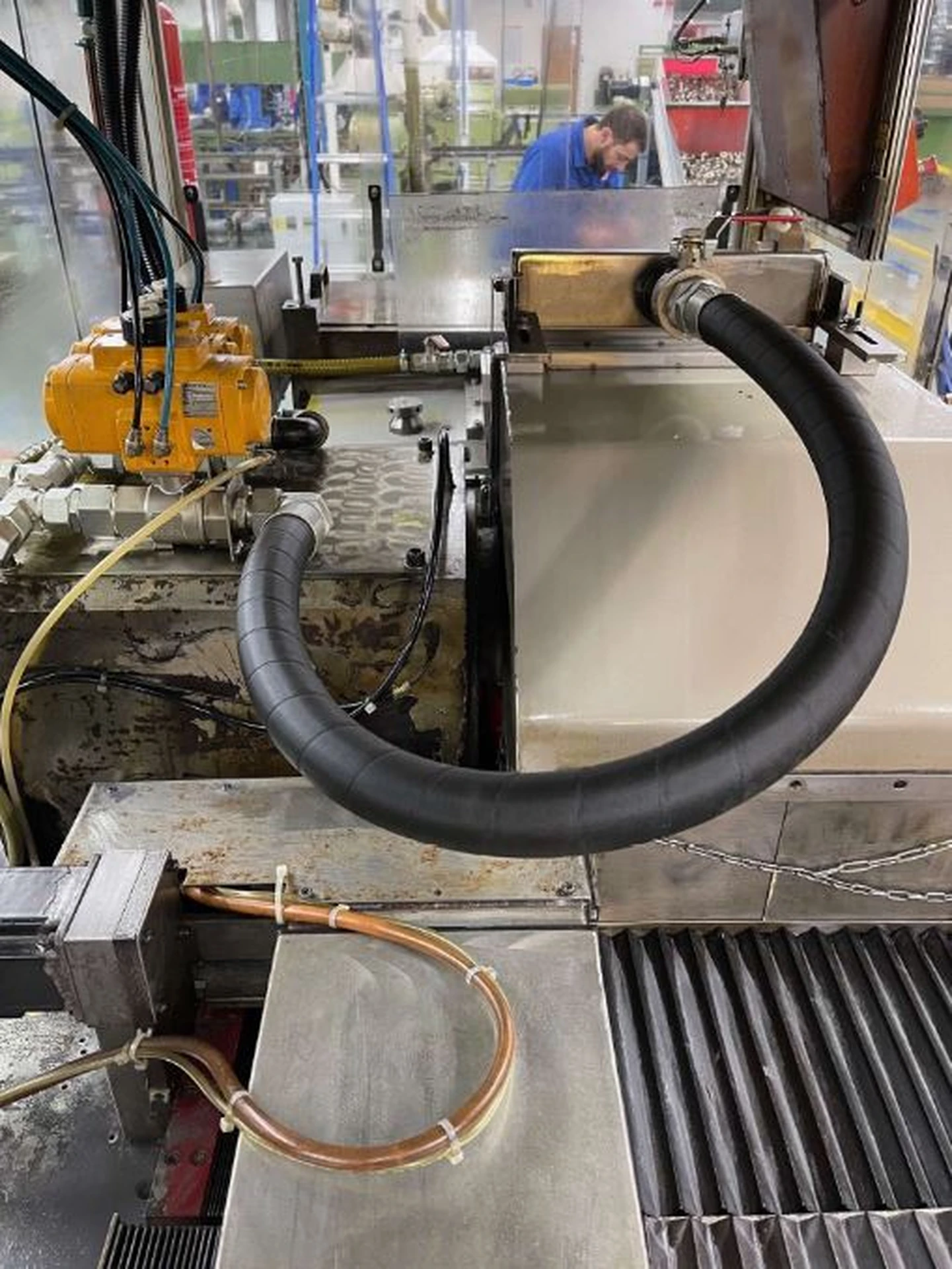

TSCHUDIN GL 600 ist eine CNC Spitzenloseschleifmaschine, ausgelegt auf Präzision, hohe Genauigkeit und zuverlässigen Betrieb. Arbeitsbereich: Schleifdurchmesser 2–100 mm; Schleifscheibe Ø600 mm × 350 mm; Regelscheibe Ø350 mm × 350 mm, Schwenkbereich ±5°. Technische Daten: Schleifspindel stufenlos, Geschw. bis 45 m/s; Regelscheibe stufenlos 0–290 t/min; Anschluss 50 Hz 3x400 V; Schleifmotor 22 kW; Gesamtleistungsbedarf 26 kVA; Abmessungen L2300 × B2000 × H2150 mm. Erzielt enge Toleranzen; geeignet für Automotive, Uhrmacherei, Werkzeugmaschinen, Luftfahrt und Medizintechnik Technische Daten ohne Gewähr

TSCHUDIN HTG 610 ist eine Rundschleifmaschine für Zylinder, ausgelegt auf Präzision, hohe Genauigkeit und Zuverlässigkeit. Spitzenhöhe 100 mm, Spitzenweite 680 mm, max. Längsweg 620 mm. Scheibe Ø350 mm, Bohrung 127 mm, Breite 50 mm; Drehzahlen Scheibe 3 Stufen 1640–2300 t/min. Werkstückspindel stufenlos 65–500 t/min, drehbar 360°; Spindelkonus 5 CM, Reitstock 3 CM; Tischneigung 8°, Tischgeschw. bis 5 m/min. Anschluss 50Hz 3×380V; Schleifspindelmotor 4 CV; Gesamtleistung 7 CV; Gewicht ~2500 kg; Abmessungen 2700×1800×1900 mm. Zubehör: wegschwenkbare Innenschleifeinrichtung, Kühlung, Papierfilter, Ausfunkvorr., Lampe, Vollautomatischer Zyklus. Erreicht enge Toleranzen in Präzisionsanwendungen Technische Daten ohne Gewähr

TSCHUDIN HTG 610.10 ist eine Rundschleifmaschine, konzipiert für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsvermögen: Spitzenhöhe 150 mm, Spitzenweite 680 mm, max. Längsweg 620 mm; Schleifscheibe Ø350 mm, Bohrung 127 mm, max. Breite 50 mm. Wichtige technische Daten: Scheibendrehzahlen 3 Stufen 1640–2300 t/min; Werkstückspindel stufenlos 65–500 t/min, drehbar 360°; Spindelkonus 5 CM, Reitstockkonus 3 CM; Tischneigung 8°; Tischgeschwindigkeit stufenlos bis 5 m/min; Anschluss 50 Hz 3x380 V; Schleifscheibenmotor 4,0 CV; Gesamtleistung 7 CV; Maschinengewicht ~2500 kg; Abmessungen L2700×B1800×H1900 mm. Ausstattung: Digitalanzeige 2 Achsen, Papierfilteranlage, Ausfunkvorrichtung, Lampe, Spitzen-Erhöhungssohlen 50 mm, vollautomatischer Arbeitszyklus, Einstechschleifen, Tischoszillation mit linker/rechter/beidseitiger Zustellung und voreingestellter Ausfunkzeit. Erre ...

1 máquina cilíndrica de moagem Marca: Tschudin Modelo: HTG 400 Ano de fabricação: 1967 Largura central: 400 mm Altura da ponta: 100 mm Cone: MK4 Velocidade do fuso: 70 – 500 rpm. Curso máximo da mesa: 420 mm Giro da mesa por 15 Roda de moagem: 300 mm Tacada Retrátil MK3 Fuso de moagem – Diâmetro do disco: 300 mm – Largura do disco: até 50 mm – Diâmetro do disco: 127 mm – Velocidades do disco: 1500 rpm; 1700 rpm; 1900 rpm Peso aproximado: 1,5 toneladas.

A centerless CNC cylindrical grinding machine Tschudin is available. Workpiece diameter min./max.: 1.5mm/100mm, max. grinding length: 250mm, grinding wheel diameter outside/inside: 400mm/203.2mm, grinding wheel peripheral speed: 50m/s, grinding wheel power: 11kW, control wheel diameter outside/inside: 225mm/127mm, speed: 265rpm, inclination: +/-5°, power: 3.7kW. Machine dimensions X/Y/Z: approx. 2000mm/2400mm/1900mm, weight: approx. 6000kg, control: Fanuc 21i-MB. Including Knoll Micro Pur 240 F ultra-fine filter, Streuli SHSRT300-TL142/180 lifting station and Kraft & Bauer FB703S-UV3-TFM70° fire extinguishing system. Documentation available. On-site inspection is possible.

Estado da máquina: A máquina está atualmente em uma condição usada, não revisada. Todas as peças de desgaste da máquina são substituídas, incluindo o eixo de alimentação no eixo X, e todos os conjuntos são restaurados para a mesma condição nova. Após a revisão, a máquina pode ser facilmente comparada a uma nova máquina. Geometria: A máquina é completamente desmontada, exceto para as guias. Antes que a geometria das mesas e conjuntos individuais possa ser restaurada, as duas guias dos eixos Z e X são raspadas manualmente e restauradas para o estado de menta. Após a conclusão do trabalho, a máquina recebe um relatório de medição de acordo com as especificações originais do fabricante. Eletrónica: A eletrônica e a carcaça do gabinete de controle serão completamente substituídas. Todas as peças elétricas são substituídas, incluindo os mot ...

área de trabalho: mm velocidade: m/min Comprimento da barra: mm

Key data: 299 mm, 620 mm, 150 mm

Dados técnicos da máquina: - Cabeçote da peça: MK5 - Tailstock: MK3 - Altura central: 150 mm - Largura central: 680 mm - Comprimento de moagem: 620 mm - Rebolo à esquerda: 350 x 50 x 127 - Rebolo direito: 250 x 25 x 127 . Geometria: A máquina é completamente desmontada até as guias. Antes que a geometria das mesas e conjuntos individuais possa ser restaurada, ambas as guias dos eixos Z e X são raspadas manualmente e restauradas para uma condição semelhante. Após a conclusão, a máquina recebe um relatório de medição de acordo com as especificações do fabricante Equipamento da máquina (padrão): • 1 cabeçote MK5, giratório • 1 porta-malas MK3 • 2 suportes para rebolos • 1 cabeça de moagem 127, giratória • 1 unidade de potência hidráulica • 1 conjunto de ferramentas operacionais e manual de instruções A ...

! ENTRE NO + MUNDO! Convencional TSCHUDIN HTG 310 + com pacotes de inovação e proteção

Retificadora cilíndrica TSCHUDIN tipo HTG 400 Entre pontos: 400 mm Altura central: 100 mm Cone: CM4 Velocidade do eixo: de 70 a 500 RPM Curso máximo da mesa: 420 mm Orientação da mesa a 15° Rebolo: Ø 300 mm Caudal retrátil CM3 Máquina reconstruída pela REWITECH SA (Suíça) em 1995 Equipado com um tanque de decantação PHILIPS Tensão: 380 V Dimensões (L x W x H): 2000 x 1400 x 1600 mm Peso: aprox. 1,5 T
